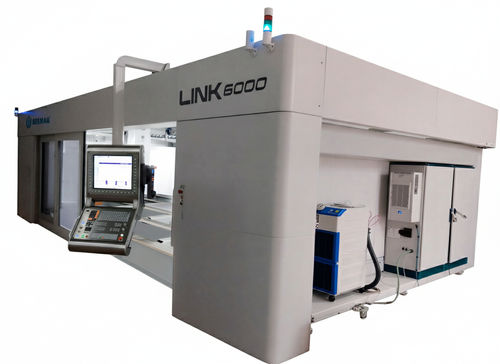

Обрабатывающий центр 5 осей LINK 6.000

универсальныйдля алюминиядля композитов

Описание
Модель LINK 6.000 — крупное 5-осевое закрытое обрабатывающее центр. Компактная конструкция, высокая мощность и универсальность обеспечивают высокоскоростное фрезерование цветных материалов (технические пластики, термоформованные пластики и их производные). Благодаря прочной конструкции с подвижным мостом обеспечиваются высокие скорости обработки, высокая точность и качество поверхности. Закрытая компоновка полностью изолирует подвижные части, повышая безопасность оператора и уменьшая экологические воздействия (шум, пары и т.д.).

Области применения

• Обработка форм и моделей из алюминия и композитных материалов
• Обработка смол
• Подрезка и раскрой конструктивных компонентов
• Обработка углеродного волокна и легких сплавов
• Технические пластики

Ключевые характеристики и описание
Машина имеет две рабочие зоны с подвижной центральной перегородкой; возможна работа в одной зоне или в обеих одновременно. Полезная область работы до 6 000 мм (X) × 1 900 мм (Y) × 1 000 мм (Z). Вращающиеся оси C и A имеют диапазоны ±200° и ±120° соответственно, применена передача Harmonic Drive. Высокие скорости перемещений: до 50 m/min по осям X и Y, 20 m/min по оси Z, и до 9 000°/min по осям C и A. Шпиндель: 15 кВт жидкостного охлаждения, номинальная скорость 12 000 об/мин, максимальная 24 000 об/мин (HSK / E40). Управление: Siemens Sinumerik One CNC. В мосту Y-оси интегрированы три линейных магазина инструмента (по 8 позиций каждый, всего 24 позиции) для быстрой автоматической смены инструмента. В комплекте есть инструментальный датчик. Зажим заготовки: стол для механического зажима (возможны опции).

Технические характеристики (таблица)
Оси: 5
Конструкция: Закрытая
Рабочая область: 6 000 x 1 900 x 1 000 мм (X,Y,Z)
Фрезерная головка: 15 кВт
Номинальная скорость: 12 000 rpm
Максимальная скорость: 24 000 rpm
Вакуумный насос: ❌
Сменщик инструмента: Линейные магазины, 8 позиций каждый (3 магазина = 24 позиции)
Инструментальный датчик: Да
Система зажима: Стол для механического зажима
* Рекомендуемые значения; настраиваемы

Характеристики / технические спецификации

• Модель: LINK 6.000
• Оси: 5
• Конструкция: Закрытая
• Полезная область (X x Y x Z): 6 000 x 1 900 x 1 000 мм
• Вращающиеся оси: C ±200°, A ±120° (Harmonic Drive)
• Скорости линейного перемещения: X/Y до 50 m/min; Z до 20 m/min
• Скорость вращающихся осей: C/A до 9 000°/min
• Шпиндель: 15 кВт, жидкостное охлаждение
• Номинальная скорость шпинделя: 12 000 rpm
• Максимальная скорость шпинделя: 24 000 rpm (HSK / E40)
• Управление: Siemens Sinumerik One CNC
• Магазины инструментов: три линейных магазина на мосту Y, по 8 позиций каждый (всего 24)
• Сменщик инструмента: линейные 8-позиционные магазины
• Инструментальный датчик: Да
• Зажим изделия: стол для механического зажима (опции)
• Типичные области применения: авиация, автомобилестроение, производство пресс-форм и штампов, 3D-обработка крупногабаритных деталей
