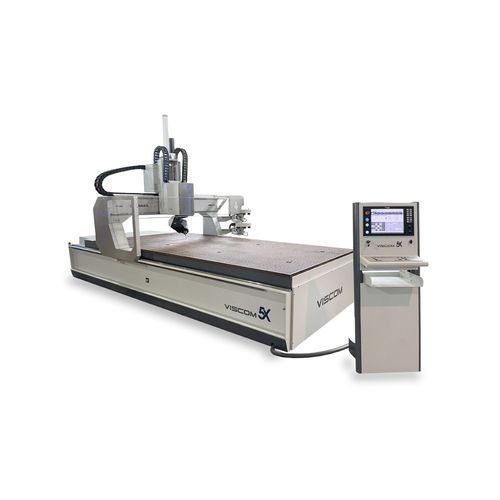

Фрезерный станок с ЧПУ 5 осей VISCOM 5X

вертикальныйдля алюминиядля дерева

Описание
VISCOM 5X — интерполирующий 5-осевой ЧПУ фрезерный станок, предназначенный для сложных обработок неферромагнитных материалов. Имеет настраиваемую рабочую зону, мультиинструментальную конфигурацию и удалённый мониторинг для изготовления сложных форм и поверхностей в разных отраслях.

Области применения

• Графика: световые вывески, рекламные панели, стендовые элементы, гравировки.
• Промышленность: бытовая техника, обработка композитов, пластика, дерева и алюминия.
• Строительство и архитектура: Corian, алюминиевые профили, ПВХ, Alucobond и Solid Surface для фасадов.
• Декор и интерьер: резка перегородок, ковров, рекламных изделий и сувениров.
• Судостроение: судовая мебель, причалы и технические детали.
• Авиация: композитные компоненты и алюминиевые детали.
• Железнодорожный транспорт: алюминиевые профили и отделка салонов вагонов.
• Автомобильная промышленность: изготовление пресс-форм и деталей для автомобилей.

Материалы

• Технические пластики: PVC, полистирол, нейлон, PETG и производные.
• Акрил и метакрилат: резка и гравировка с оптической отделкой.
• Древесина и плиты: MDF, фанера, массив.
• Алюминий и легкие сплавы: профили, листы и обработанные детали.
• Композиты и ламинаты: стекловолокно, карбон, Alucobond, Corian, Solid Surface.
• Технические пены и смолы: моделирование, литьё и прототипирование.

Ключевые характеристики и преимущества
Интерполяция по 5 осям сокращает число постановок заготовки, позволяя обрабатывать сложные геометрии за один установ, что повышает точность и снижает время цикла. Станина и мост выполнены из электромуфтовой (электросварной) термически стабилизированной стали для устойчивой работы в режиме непрерывной эксплуатации. Передача X/Y реализована зубчатыми рейками и шестернями с шевронной (или косозубой) шлифовкой и прецизионными планетарными редукторами для точного позиционирования. Поддерживается удалённое управление и потоковая трансляция для контроля и записи процесса.

Характеристики станка
Ось Z оснащена шпинделем высокой грузоподъёмности с предварительно нагруженной гайкой и внутренней рециркуляцией шариков для точности и тихой работы; пневматическая компенсация увеличивает срок службы. Рабочая зона настраивается: X 1 550–10 000 мм; Y 1 000–3 000 мм; Z ≥ 500 мм; оси C и A обеспечивают бесконечное вращение. Каждая единица проходит точную кинематическую калибровку; автоматическая централизованная смазка снижает требования к обслуживанию.

Опции

• Мультисверлильные группы (выбор сверлильных голов).
• Вытяжные столешницы.
• Кондиционирование в электрическом шкафу.
• 2 независимые зоны работы.
• Пневматические розетки.
• Охлаждение инструмента воздух/жидкость (VIP4tools).
• Охлаждение инструмента холодным воздухом (VORTEX).
• Микроперфорированный алюминиевый стол.
• Линейная подача 10 инструментов на станине, расширяемая до 26 позиций.

10 причин выбрать VISCOM 5X

• X-диапазон конфигурируем до 10 000 мм для крупноформатных деталей.
• 5 интерполированных осей позволяет обрабатывать сложные геометрии за один установ.
• Максимальная скорость шпинделя 20 000 об/мин с головкой 11 кВт для черновой и чистовой обработки.
• Автоматическая смена инструмента: двойной револьвер 16 позиций, расширяемый до 26.
• Интеллектуальное зажимание: 8 независимых вакуумных зон, настраиваемых программно.
• Удалённый мониторинг и запись/стриминг процессов.
• Автоматическая централизованная смазка для минимального обслуживания.
• Электросварная, термически стабилизированная стальная конструкция высокой жёсткости.
• Полная настраиваемость: размеры, инструменты, охлаждение и опции.
• Точная кинематическая калибровка и косозубая передача с планетарными редукторами.

Технические характеристики

• Оси: 5
• Конструкция: Подвижный мост
• Рабочая зона (конфигурируемая): X 1 550–10 000 мм; Y 1 000–3 000 мм; Z ≥ 500 мм (проход под мостом 500 мм); C/A: бесконечно
• Фрезерная головка: 11 кВт HSK-F63 (жидкостное охлаждение)
• Номинальная скорость: 12 000 об/мин
• Максимальная скорость: 20 000 об/мин
• Вакуумный насос: 290 м³/ч или 1 000 м³/ч Super Turbine
• Сменщик инструментов: двойной револьвер 16 позиций (расширяемый)
• Палпер инструмента: есть
• Система зажима детали: вакуумный стол с 8 автоматическими независимыми зонами
• Панель управления: мобильная
• Охлаждение: жидкостное
• Рабочий стол: фенольная смола с металлическими вставками
• Скорость позиционирования: X/Y 55 м/мин; Z 33 м/мин; C/A 75º/сек
• Смазка: автоматическая централизованная насосная смазка
• Передача: X,Y рейка и шестерня; Z шпиндель и предварительно нагруженная гайка с внутренней рециркуляцией шариков
