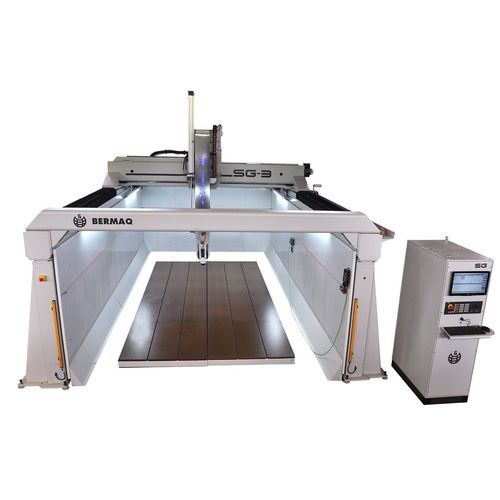

3-осный фрезерный станок с ЧПУ SG-3

вертикальныйдля алюминиядля композитов

Описание
Портальная 3-осевая фрезерная машина с ЧПУ SG-3 от BERMAQ® предназначена для обработки средних по размеру деталей из полистирола, пластиков, смол, пенопластов, алюминия, нержавеющей стали и композитов. Модульная конструкция портала обеспечивает варианты конфигурации и опции для прототипирования и серийного производства.

Применение

• Аэрокосмическая и автомобильная отрасли: прототипы, формы и обработка композитов.
• Судостроение: макеты и лёгкие конструкции для судов.
• Модельное производство и прототипирование: масштабные модели, архитектурные проекты и индивидуальные детали.
• Пластики и композиты: резка и обработка пеноматериалов, полиуретана и смол.
• Формы и оснастка: изготовление моделей для термоформования и литья.
• Искусство и сценография: декорации, скульптуры и кинопроизводство.

Материалы

• Полистирол, пеноматериалы и полиуретан
• Технические пластики и смолы
• Алюминий
• Нержавеющая сталь
• Композиты (углеродное волокно и др.)

Ключевые характеристики и функциональное описание
SG-3 сочетает жёсткую портальную конструкцию с точной ЧПУ-системой и производительной шпинделью. Открытая компоновка упрощает загрузку; опционально доступен полный кожух с передними дверями. Модульность позволяет интегрировать различные фрезерные головы и производственное оборудование.

Система передачи и движения
В стандартной комплектации используется зубчатая рейка и шестерня на осях X и Y и предварительно натянутая шариковинтовая пара на оси Z для обеспечения точности. Доступна опция двойного сервомотора в конфигурации мастер-слейв для повышения динамических характеристик и точности позиционирования.

Инструменты и автоматизация
Машина поддерживает линейный инструментальный магазин под порталом и автоматические магазины на 10, 12, 30 или до 40 позиций. Возможна установка различных фрезерных голов и автоматизированных последовательностей для сокращения времени цикла.

Система управления и аксессуары
Совместима с ЧПУ Heidenhain iT NC640 или SIEMENS 840D SL. Доступные аксессуары: электронный маховик и кондиционируемый электрический шкаф для стабильной работы в промышленной среде.

Вспомогательные системы и опции

• Бесконтактное устройство измерения инструмента
• Беспроводная зондовая система для измерения заготовок
• Система охлаждения инструмента
• Вакуумный насос для фиксации заготовки
• Система автоматической смазки
• Рабочий стол из фенольной смолы
• Полный кожух (опция)

Производительность и продуктивность
SG-3 предназначена для сокращения времени переналадки и производства, повышения повторяемости и качества поверхности в отраслях, таких как аэрокосмическая, автомобильная, формостроение и композиты.

Технические характеристики

• Модель: SG-3 (портальная 3-осевая фрезерная машина с ЧПУ)
• Оси: 3 (X, Y, Z)
• Передача: рейка и шестерня (X/Y), предварительно натянутая шариковинтовая пара (Z)
• Опция движения: двойной сервомотор (мастер-слейв)
• Инструментальный магазин: линейный под порталом; автоматические варианты: 10 / 12 / 30 / до 40 позиций
• Управление: Heidenhain iT NC640 или SIEMENS 840D SL
• Аксессуары: электронный маховик, кондиционируемый электрический шкаф
• Стол: фенольная смола
• Опции: бесконтактное измерение инструмента, беспроводной зонд, охлаждение инструмента, вакуумный насос, автоматическая смазка
• Кожух: открытая конструкция в стандартной комплектации; полный кожух доступен
• Основные материалы: полистирол, пластики, смолы, пены, полиуретан, алюминий, нержавеющая сталь, композиты
