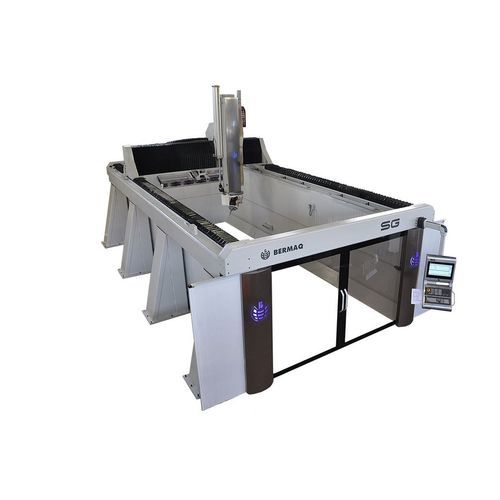

Фрезерный станок с ЧПУ 5 осей SG-5

с вращающимся шпинделемдля алюминиядля дерева

Описание
SG-5 — 5-осевой портальный фрезерный станок с ЧПУ, разработанный для обработки широкого спектра материалов: алюминий, композиты, полистирол, акрил, древесина, смолы и материалы типа solid surface. Модульная конструкция позволяет адаптировать машину для моделирования, обработки кромок и производственных задач в судостроении, автомобильной, аэрокосмической, железнодорожной и сценографической отраслях.

Области применения

• Авиация: обработка композитных деталей и приспособлений
• Судостроение: модели, легкие конструкции и прототипы для судов
• Модельное производство и прототипирование: масштабные макеты, архитектурные элементы, заказные детали
• Композиты: резка и обработка технических пен, полиуретана и смол
• Формообразование: изготовление лекал и моделей для термоформования и литья
• Искусство и сценография: сценические элементы и крупноформатные декоративные детали

Материалы

• Алюминий и легкие сплавы: черновая и чистовая обработка конструктивных деталей
• Композиты и ламинаты: углеродное волокно, стекловолокно
• Акрил и метакрилат: резка и обработка с оптической отделкой
• Древесина и древесные материалы: MDF, фанера, массив
• Технические смолы: прототипы, формы и приспособления
• Solid Surface: Corian и аналогичные материалы

Оснащение и производительность
Портальная конструкция обеспечивает жесткость и стабильность при обработке крупногабаритных деталей и сложных геометрий. Доступны открытые и полностью закрытые варианты. Шпиндели мощностью 15–24 кВт с максимальной частотой до 36 000 об/мин. Линейный автоматический сменный инструмент на 12, 24 или 36 позиций (опция до 40). Привод X/Y — рейка/зубчатое колесо, Z — шарико-винтовая передача; опционально — двойные сервоприводы в конфигурации «мастер-слейв». Современная ЧПУ-система для одновременной 5-осевой обработки, климатизированный электрический шкаф и удобный интерфейс оператора для расширенного программирования.

Опции

• Бесконтактный измеритель инструмента для настройки и обнаружения поломки
• Беспроводная проба для заготовки
• Система охлаждения инструмента
• Вакуумный насос и вакуумный стол для улучшения фиксации
• Различные фрезерные головки в зависимости от задачи
• Автоматический сменщик инструмента до 40 позиций
• Полная ограждающая конструкция с передними дверями для запыленных или регламентированных сред

Технические характеристики (кратко)

• Модель: SG-5
• Структура: Gantry (портал)
• Мощность шпинделя: 15 кВт – 24 кВт (настраивается)
• Номинальная частота шпинделя: 10 000 rpm (типично)
• Максимальная частота шпинделя: 36 000 rpm
• Сменщик инструмента: 12 / 24 / 36 позиций (опция до 40)
• Система закрепления заготовки: стол для зажима (вакуум/пазовый стол опция)
• Система управления: SIEMENS
• Скорости позиционирования: X 60 m/min, Y 60 m/min, Z 25 m/min
• Передача: X,Y рейка-зубчатое колесо; Z шарико-винтовая пара
• Смазка: автоматическая
• Электрошкаф: климатизированный (опция)
