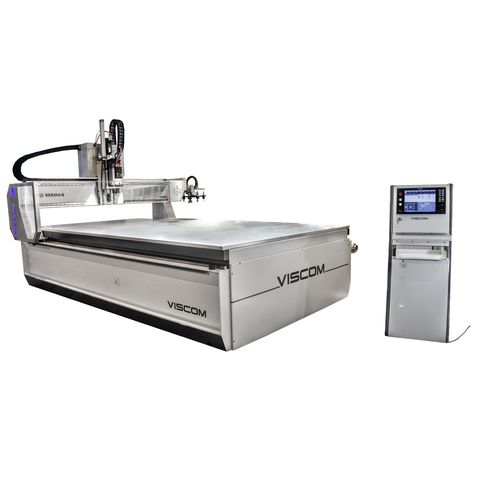

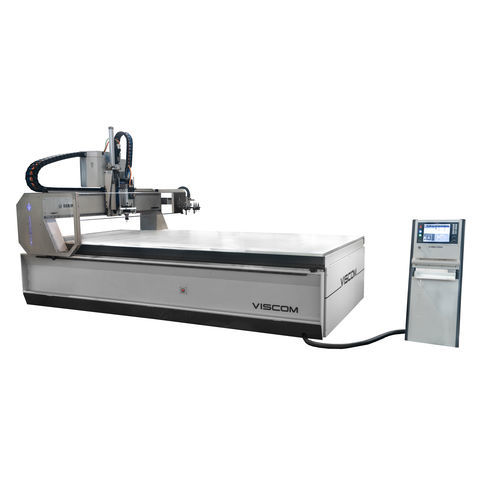

Фрезерный станок с ЧПУ 3 оси VISCOM 3X

вертикальныйдля алюминиядля дерева

Описание
VISCOM 3X — портальный 3-осевой фрезерный станок с ЧПУ и подвижным мостом, предназначенный для механической обработки, резки, гравировки и финишной обработки цветных (нежелезных) материалов в условиях промышленного производства. Обрабатываемые материалы: технические пластики, метакрилат, древесина, алюминий, композиты и смолы.

Применение
Машина для промышленного серийного производства: резка, гравировка и финишная обработка нежелезных материалов. Типичные отрасли: автомобильная, строительная и архитектурная, ветроэнергетика, интерьер и мебель, изготовление форм и моделей, судостроение.

Материалы

• Технические пластики: PVC, полистирол, нейлон, PETG и производные
• Акрил и метакрилат: резка и гравировка с оптической отделкой
• Древесина и древесные панели: MDF, фанера, массив
• Алюминий и легкие сплавы: профили, листы, механически обработанные детали
• Композиты и ламинаты: стекловолокно, углеволокно, Alucobond, Corian
• Технические пены и смолы: моделирование, литьё, прототипирование

Комплектация
Шариковинтовые передачи с рециркуляцией для точного позиционирования и повторяемости. Подвижная мостовая конструкция поглощает динамические нагрузки при высокоскоростной обработке. Во всех осях используются бесщёточные серводвигатели; конструкция — электросварная стабилизированная стальная рама. Модульная архитектура позволяет адаптировать размеры стола, инструментальную оснастку, систему охлаждения и дополнительные опции. Интегрированная вакуумная система зажима и автоматический инструментальный магазин обеспечивают непрерывную работу.

Ключевые характеристики

• Номинальная частота шпинделя: 12 000 об/мин, максимальная: 24 000 об/мин
• Мощность шпинделя: 8–15 кВт (ISO30 или HSK-F63)
• Револьвер на 8 позиций или линейный сменщик на 10 позиций с автоматической калибровкой инструмента
• Вакуумный зажим (слotted table) с насосом 290 m³/h или опция 1 000 m³/h супертурбина
• Перемещаемая панель управления
• Автоматическая смазка всех осей
• Жидкостное или воздушное охлаждение в зависимости от конфигурации

Опции

• Вкатываемые упоры стола
• Кондиционирование в электрошкафу
• Две независимые рабочие зоны
• Пневматические розетки
• Охлаждение инструмента воздух/жидкость (VIP4tools)
• Охлаждение холодным воздухом (VORTEX)
• Высокоточный шариковинтовой привод
• C-ось
• Дополнительный диск на C-осе для резки листов

10 причин выбрать VISCOM 3X

• Высокая точность и качественная обработка при серийном производстве
• Универсальность материалов: пластики, цветные металлы, древесина, композиты, смолы
• Высокие скорости обработки сокращают цикл
• Современное программное обеспечение управления для сложной геометрии
• Точное ЧПУ для повторяемых результатов
• Электросварная стабилизированная стальная конструкция
• Простота и интуитивность управления
• Сертифицированная безопасность (CE/ISO)
• Минимальное обслуживание благодаря автоматической смазке
• Индивидуальная конфигурация стола, инструментов и систем охлаждения

Характеристики / технические спецификации

• Оси: 3
• Конструкция: подвижный мост
• Рабочая область (примеры): 3 100 / 4 100 / 5 100 ... x 2 050 x 250 mm
• Шпиндель: 8–15 кВт (ISO30 или HSK-F63)
• Номинальная скорость: 12 000 об/мин
• Максимальная скорость: 24 000 об/мин
• Вакуумный насос: 290 m³/h или 1 000 m³/h супертурбина
• Сменщик инструмента: револьвер 8 позиций или линейный 10 позиций
• Калибратор инструмента: в комплекте
• Система закрепления: вакуум (слotted table)
• Панель управления: перемещаемая
• Охлаждение: жидкость или воздух
• Рабочий стол: фенольная смола или микро-перфорированный алюминий
• Скорость позиционирования: X 55 m/min - Y 55 m/min - Z 33 m/min
• Смазка: автоматическая
• Передача: X,Y рейка и шестерня / Z шпиндель
