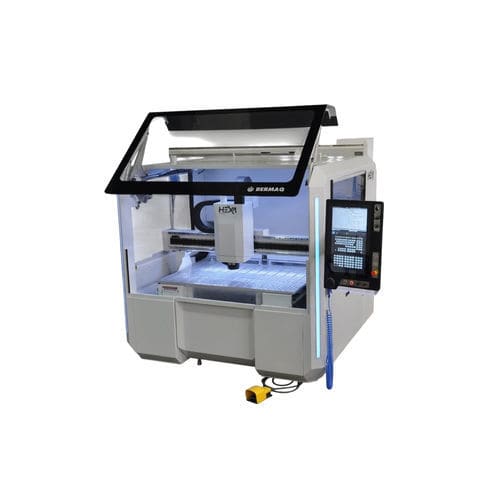

Фрезерный станок с ЧПУ 3 оси HEXA

вертикальныйдля алюминиядля дерева

Описание
HEXA — высокоскоростной фрезерный станок с ЧПУ, оснащённый Direct Drive линейными моторами по осям X и Y, предназначенный для обработки, резки, гравировки, фрезерования и шлифования различных материалов в требовательных промышленных условиях. Антивибрационная конструкция (стальной каркас с полимерным бетоном) обеспечивает тепловую и механическую стабильность при высоких режимах работы. Машина рассчитана на задачи, где необходимы точность, воспроизводимость и высокая производительность.

Применение

• Автомобильная промышленность: обработка панелей, пресс-форм и технических деталей для автомобилей.
• Авиационная промышленность: точная обработка алюминия, композитов и углепластика с жесткими допусками.
• Передовые отрасли: технические детали из высокоплотных пластиков, смол и композитных материалов.
• Прототипирование и моделирование: изготовление прототипов и оснастки высокой точности.
• Графика и вывески: прецизионная гравировка и резка мягких и полу-жёстких материалов.

Оборудование
HEXA оснащена Direct Drive линейными моторами на осях X и Y, что исключает традиционные механические элементы передачи. Оснащение включает высокоскоростной электрошпиндель HITECO QD-2 6,5 кВт с конусом HSK-E40 (керамические подшипники, жидкостное охлаждение), внутреннюю прессуризацию, быструю смену инструмента, встроенный линейный инструментальный магазин на 12 позиций (совместим с HSK-E40 и цангами ER-2), сетку и четыре вакуумные зоны под управлением CNC, модульные варианты закрепления (T-образные пазы, резьбовые точки или многосверлильные системы) и систему управления MITSUBISHI M80VW / M80W.

Особенности

• Стальная конструкция с полимерным бетоном для гашения вибраций и повышения жёсткости.
• Высокая динамика позиционирования и точность за счёт Direct Drive линейных моторов.
• Высокоскоростной шпиндель для получения качественной поверхности при термической стабильности.
• Линейный магазин на 12 позиций (инструменты до Ø 35 мм и длиной до 100 мм).
• Автоматическая смазка и климатический шкаф управления для максимальной готовности к работе.
• Сетка и четыре CNC-управляемые вакуумные зоны; модульные конфигурации рабочего стола.

Опции

• Вакуумный пылесос 3 kW (1.400 m³/h), высокое давление
• Дополнительное линейное изменение для увеличения позиций инструмента
• Датчик заготовки BLUM TC76
• Система охлаждения инструмента VORTEX
• Воздушно-масляная смазка инструмента (LUBETOOL)

Совместимые материалы

• Технические пластики: PVC, полистирол, нейлон, производные PETG
• Акрилы / метакрилаты: резка и гравировка с оптической отделкой
• Алюминий и легкие сплавы: панели, профили и 3D-обработанные детали
• Композиты: углепластик, стекловолокно, Alucobond и другие композиты
• Древесина и древесные панели: MDF, фанера, массив
• Технические пены и смолы: моделирование, заливка и специализированная обработка

Технические характеристики

• Оси: 3
• Рабочая область (X x Y x Z): 1.500 x 1.000 x 200 mm
• Фрезерная головка / шпиндель: HITECO QD-2 6,5 kW (HSK-E40)
• Номинальная скорость: 12.000 rpm
• Максимальная скорость: 36.000 rpm
• Вакуумный насос (базовый): 100 m3/h
• Сменщик инструмента: 12 - 24 позиции (стандартный 12-позиционный линейный магазин)
• Измеритель инструмента: BLUM Z-NANO
• Панель управления: CNC MITSUBISHI M80VW / M80W
• Смазка: Автоматическая
• Привод / движение: X, Y: Direct Drive линейные моторы
• Скорость позиционирования: до 100 m/min по X и Y
