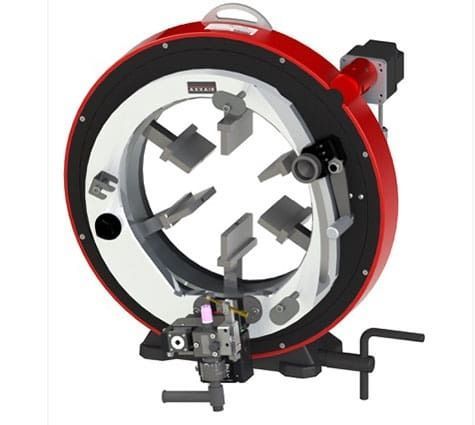

Машина для орбитальной сварки TIG SX322 AVC / OSC

автоматическаядля большого диаметрадля шланга

Краткое описание
SX322 AVC / OSC — орбитальная TIG-сварочная машина, разработанная для префабрикации труб большого диаметра, где важны повторяемость и целостность шва. Системы регулирования напряжения дуги (AVC) и осцилляции (OSC) обеспечивают стабильные условия горения дуги, точное позиционирование электрода и равномерные многопроходные швы. Устройство совместимо с источниками питания SAXX и может быть быстро перенастроено для орбитальной резки или снятия фаски в цеховых операциях.

Ключевые данные

• Диапазон наружного диаметра: 141–328 мм (5,563–12,750 in)
• Допустимая толщина стенки: до 12,7 мм (0,5 in)
• Охлаждение: водяное
• Функции: орбитальная TIG-сварка с AVC / OSC; быстрая переналадка для резки и снятия фаски
• Осьовой моторизованный ход: ±10 мм (0,39 in)
• Диаметры электрода: 1,6 мм или 2,4 мм (1/16" или 3/32")

Преимущества продукта

• Стабильное управление дугой с помощью AVC для автоматического поддержания зазора электрод–труба
• Контролируемая осцилляция (OSC) для равномерного профиля шва при многопроходной сварке
• Концентрическая система зажима минимизирует деформацию и обеспечивает точное выравнивание
• Нержавеющие зажимные губки защищают внутренние поверхности труб
• Автоматическое орбитальное вращение обеспечивает равномерную глубину проплавления по окружности
• Одна машина для сварки, резки и снятия фаски с быстрым переналадочным переходом
• Совместима с обычными сталями и специальными сплавами

Что такое AVC/OSC?
Моторизованный контроль напряжения дуги (AVC)
AVC поддерживает постоянное расстояние между электродом и трубой, автоматически регулируя напряжение дуги во время сварки. Это важно для многопроходной орбитальной TIG‑сварки, чтобы избегать контакта с ванночкой расплава и обеспечивать воспроизводимые результаты.

Типичные применения

• Когда нежелательно механическое измерение наружного диаметра: AVC не требует механического контакта и обеспечивает более точное и быстрое отслеживание по сравнению с механическими направляющими.
• При сварке с присадочной проволокой и переменной скоростью наплавки: AVC предотвращает касание горелки ванночки расплава в ходе многопроходной сварки.

Орбитальная TIG‑сварка с AVC + OSC + проволока
Механизированный многопроходный процесс сочетает AVC, осцилляцию горелки и подачу проволоки для заполнения фасонных соединений на толстостенных трубах (root, fill, cap), обеспечивая равномерное сплавление и постоянную плотность наплавленного металла по всей длине шва.

Технические характеристики

• Описание: система SX322 AVC / OSC
• Номер детали: SX322-NAOF
• Диапазон диаметров: 141–328 мм (5,563–12,750 in)
• 100% рабочий цикл: 200 A
• Диаметр электрода: 1,6 или 2,4 мм (1/16" или 3/32")
• Охлаждение: водяное
• Макс. рабочая температура: 40 °C (104 °F)
• Макс. уровень шума: < 70 dB
• Вес единицы: 74 кг (163 lb)
