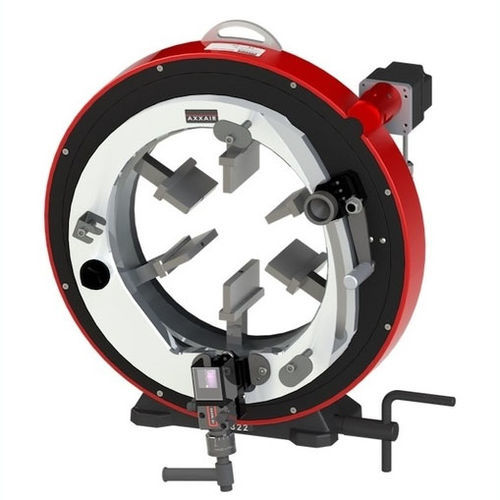

Машина для орбитальной сварки TIG SX322 series

автоматическаядля шлангавстроенная

Краткое описание
SX322 — это станок для орбитальной сварки в условиях префабрикации, предназначенный для изготовления труб большого диаметра, где требуется воспроизводимая геометрия стыка и контролируемый профиль сварного шва. Выполняет орбитальную TIG‑сварку методом плавления или плавления с подачей проволоки на углеродистых сталях, нержавеющих сталях и специальных сплавах; приводится в действие источниками питания SAXX. SX322 оптимизирован для заводской префабрикации и может быстро перенастраиваться на орбитальную резку или снятие фаски для полного цикла обработки труб.

Основные параметры

• ДИАПАЗОН НАРУЖНЫХ ДИАМЕТРОВ: 5,563″–12,750″ (141–328 мм)
• ОХЛАЖДЕНИЕ: Воздушное (SX322-A) или водяное (SX322-E)
• ФУНКЦИИ: Орбитальная TIG‑сварка методом плавления или плавления с подачей проволоки; переналадка для резки и снятия фаски

Функции и преимущества

• Орбитальная TIG‑сварка (плавление или плавление с проволокой) для стабильных и воспроизводимых швов
• Осевая регулировка электрода и трубы для точного выравнивания стыка
• Микрометрическая регулировка зазора дуги без специальных приспособлений для тонкого управления сваркой
• Механическое отслеживание внешнего диаметра для компенсации овальности и поддержания постоянного расстояния электрод‑труба
• Концентрическая система зажима с губками из нержавеющей стали для минимизации деформации и загрязнения
• Автоматическое орбитальное вращение для равномерной глубины провара и согласованного внешнего вида шва
• Мультипроцессная функция (сварка, резка, снятие фаски) с быстрым переходом при помощи двух регулировочных винтов
• Совместимость с источниками SAXX для автоматизированных сварочных циклов
• Подходит для заводской префабрикации для сокращения времени сварки на объекте и снижения рисков монтажа

Техническая таблица
ОПИСАНИЕ — SX322 с воздушным охлаждением — SX322 с водяным охлаждением
Мощность — Воздушное охлаждение — Водяное охлаждение
Номер детали — SX322-A — SX322-E
Диапазон зажима труб — 5,563 – 12,750" / 141 – 328 мм — 5,563 – 12,750" / 141 – 328 мм
Рабочий цикл 100% — 100 A — 200 A
Диаметр электрода — 1/16" или 3/32" / 1,6 или 2,4 мм — 1/16" или 3/32" / 1,6 или 2,4 мм
Система охлаждения (встроенная) — Нет — Да
Макс. рабочая температура — 40 °C / 104 °F — 40 °C / 104 °F
Макс. акустическое излучение — < 70 dB — < 70 dB
Вес единицы — 73 кг / 161 lbs — 73 кг / 161 lbs

Характеристики / технические спецификации

• Модель: SX322
• Диапазон наружного диаметра: 5.563″–12.750″ (141–328 мм)
• Варианты охлаждения: воздушное (SX322-A) или водяное (SX322-E)
• Функции: орбитальная TIG‑сварка (плавление или плавление с проволокой); переналадка для резки и снятия фаски
• Номера деталей: SX322-A (воздушное), SX322-E (водяное)
• Рабочий цикл 100%: 100 A (воздушное), 200 A (водяное)
• Диаметр электрода: 1/16" или 3/32" (1,6 мм или 2,4 мм)
• Макс. рабочая температура: 40 °C / 104 °F
• Уровень шума: < 70 dB
• Вес: 73 кг
• Концентрическая система зажима и губки из нержавеющей стали для защиты внутренней поверхности и минимизации деформации
• Микрометрическая регулировка зазора дуги и осевое позиционирование для допусков позиционирования ±5 мм
• Механическое отслеживание внешнего диаметра для поддержания постоянного расстояния электрод‑труба
