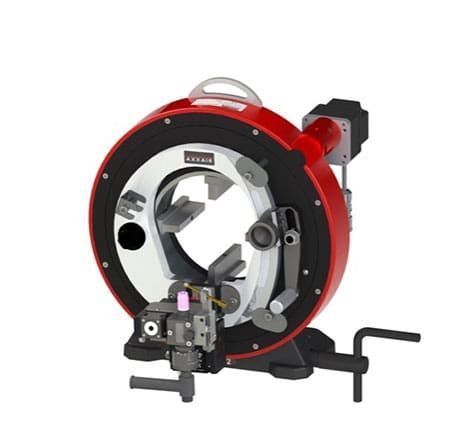

Машина для орбитальной сварки TIG SX172 AVC / OSC

автоматическаядля шлангадля стали

Краткое описание
Система орбитальной сварки для префабрикации SX172 AVC/OSC разработана для стабильной, высококачественной сборки труб в контролируемых условиях. Функции AVC и OSC обеспечивают точную регулировку дуги и моторизованное перемещение электрода, что делает систему подходящей для толстостенных труб и многопроходной сварки. В составе линейки SX на базе SAXX, SX172 поддерживает гибкую схему «1 машина – 3 применения» и позволяет быстро переключаться между сваркой, резкой и снятием фаски при минимальной наладке.

Основные данные
ДИАПАЗОН Ø ТРУБЫ: 0,625″–6,625″ (16–173 мм)
СИСТЕМА ОХЛАЖДЕНИЯ: Водяное охлаждение
ФУНКЦИИ: Орбитальная TIG‑сварка с AVC / OSC

Преимущества продукта

• Орбитальная TIG‑сварка с AVC / OSC для точного управления дугой и стабильного качества шва
• Управление напряжением дуги (AVC) автоматически поддерживает постоянное расстояние между электродом и трубой во время сварки
• Система осцилляции (OSC) обеспечивает контролируемую многопроходную сварку и равномерные профили шва
• Подходит для толстостенных труб до 12,7 мм (0,5″) для сложных промышленных задач
• Моторизованный осевой ход ±10 мм (0,39″) для точного позиционирования электрода и покрытия шва
• Концентрическая система зажима минимизирует деформацию труб и обеспечивает точную центровку
• Автоматическое орбитальное вращение обеспечивает равномерное проваривание по всей окружности
• Зажимные губки из нержавеющей стали предотвращают контаминацию и защищают внутренние поверхности
• Совместимо со всеми сталями и экзотическими сплавами, включая нержавеющие и высокочистые материалы
• Питается от источников SAXX для надежной автоматизированной префабрикации сварки
• 1 станок — 3 применения: сварка, резка и снятие фаски с быстрой переналадкой
• Разработано для цеховой префабрикации с целью сокращения работ на объекте, времени монтажа и переделок

Технические характеристики (таблица)
ОПИСАНИЕ: Система SX172 AVC / OSC
Номер детали: SX172-NAOF
Диапазон диаметров: 0,625 – 6,625″ / 16 – 173 мм
Рабочий цикл 100%: 200 A
Диаметр электрода: 1/16″ или 3/32″ / 1,6 или 2,4 мм
Система охлаждения: Да (водяное охлаждение)
Макс. рабочая температура: 40 °C / 104 °F
Макс. уровень акустического излучения: < 70 dB
Масса изделия: 53 кг / 117 lbs

Характеристики / технические параметры

• Модель: SX172 AVC / OSC
• Номер детали: SX172-NAOF
• Диапазон Ø труб: 16 – 173 мм (0,625″–6,625″)
• Ток при 100% рабочем цикле: 200 A
• Диаметры электродов: 1,6 мм (1/16″) или 2,4 мм (3/32″)
• Охлаждение: водяное
• Макс. рабочая температура: 40 °C (104 °F)
• Акустическое излучение: < 70 dB
• Вес: 53 кг (117 lbs)
• Моторизованный осевой ход (OSC): ±10 мм (0,39″)
• Концентрическое зажимное устройство и нержавеющие губки для защиты от деформации и загрязнения
• Совместимость материалов: стали, нержавеющие стали и экзотические сплавы
• Поддерживает многопроходную сварку с подачей проволоки и AVC для стабильного управления высотой дуги
