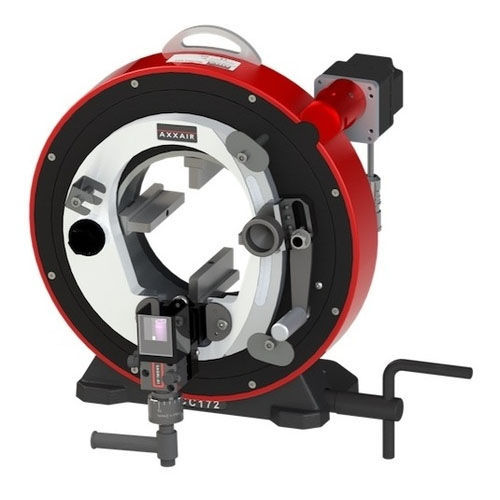

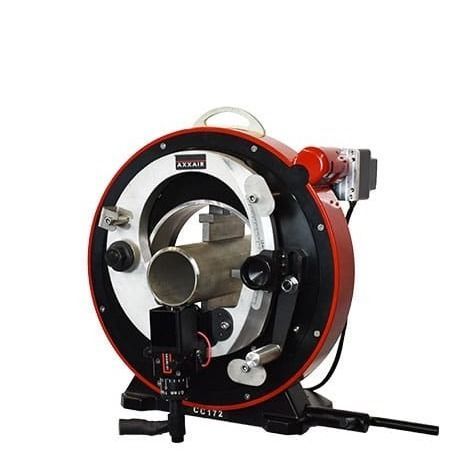

Машина для орбитальной сварки TIG SX172 series

автоматическаядля шлангадля углеродистой стали

Ключевые данные
ДИАПАЗОН НАРУЖНОГО ДИАМЕТРА ТРУБ: 0,625–6,625" / 16–173 мм
СИСТЕМА ОХЛАЖДЕНИЯ: Воздушное или водяное охлаждение
ФУНКЦИИ: Орбитальная TIG‑сварка методом полного проплавления или полного проплавления с подачей проволоки

Обзор
Система орбитальной сварки для предварительной сборки SX172 разработана для точной и воспроизводимой сборки труб перед монтажом на объекте. Применение орбитальной TIG‑сварки методом полного проплавления или полного проплавления с проволокой обеспечивает стабильное качество швов на нержавеющей стали, углеродистой стали и специальных сплавах. SX172 в сочетании с источниками питания SAXX обеспечивает эффективное цеховое изготовление и может быть быстро перенастроена на орбитальную резку или снятие фаски, что сокращает занимаемую площадь и время производства.

Преимущества продукта

• Орбитальная TIG‑сварка полным проплавлением или с подачей проволоки для повторяемых и стабильных профилей швов
• Точное осевое перемещение электрода и трубы для аккуратного выравнивания стыка
• Микрометрическая регулировка зазора дуги без специальных приспособлений для оптимального контроля
• Механическое отслеживание наружного диаметра для поддержания постоянного расстояния электрод–труба и компенсации овальности
• Концентрическая система зажима минимизирует деформацию труб при сварке
• Автоматическое орбитальное вращение обеспечивает равномерную глубину провара и стабильность качества сварки
• Зажимные губки из нержавеющей стали предотвращают загрязнение и защищают внутренние поверхности труб
• Подходит для нержавеющей стали, углеродистой стали и специальных сплавов в различных отраслях
• Работает от источников питания SAXX для надёжной автоматизированной работы
• 1 станок — 3 операции: сварка, резка и снятие фаски с быстрой переналадкой двумя регулировочными винтами
• Идеально для цеховой предварительной сборки, сокращает время сварки на объекте и риски при монтаже

Техническая таблица
ОПИСАНИЕ | SX172 с воздушным охлаждением | SX172 с водяным охлаждением
Мощность | Воздушное охлаждение | Водяное охлаждение
Номер детали | SX172-A | SX172-E
Диапазон фиксируемых труб | 0.625 – 6.625" / 16 – 173 мм | 0.625 – 6.625" / 16 – 173 мм
Рабочий цикл 100% | 100 A | 200 A
Диаметр электрода | 1/16" или 3/32" / 1,6 или 2,4 мм | 1/16" или 3/32" / 1,6 или 2,4 мм
Система охлаждения | Нет | Да
Максимальная рабочая температура | 40 °C / 104 °F | 40 °C / 104 °F
Максимальная звуковая мощность | < 70 dB | < 70 dB
Масса единицы | 52 кг / 115 lbs | 52 кг / 115 lbs

Характеристики / технические спецификации

• Модель: SX172
• Диапазон Ø труб: 0.625–6.625" (16–173 мм)
• Функции: Орбитальная TIG‑сварка полным проплавлением или с подачей проволоки
• Охлаждение: воздух (SX172‑A) или вода (SX172‑E)
• Номера деталей: SX172‑A (воздушное), SX172‑E (водяное)
• 100% рабочий цикл: 100 A (воздух), 200 A (вода)
• Диаметр электрода: 1/16" или 3/32" (1,6 или 2,4 мм)
• Макс. рабочая температура: 40 °C / 104 °F
• Макс. уровень шума: < 70 dB
• Масса: 52 кг / 115 lbs
• Ключевые особенности: осевое регулирование электрод/труба, микрометрический контроль дугового зазора, механическое OD‑отслеживание, концентрический зажим, нержавеющие губки, автоматическая орбитальная вращение, быстрая переналадка на резку/снятие фаски, питание от SAXX
