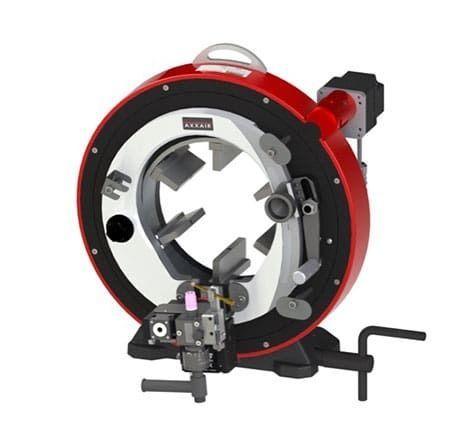

Машина для орбитальной сварки TIG SX222 AVC / OSC

автоматическаядля шлангадля нержавеющей стали

Краткое описание
SX‑222 AVC/OSC — орбитальная TIG‑сварочная машина для заводской(prefab) сборки, разработанная для изготовления труб среднего диаметра, где важны точность и повторяемость шва. Оснащена системами Arc Voltage Control (AVC) и Oscillation (OSC) для стабильной дуги, точного позиционирования электрода и равномерных многопроходных швов.

Данные о продукте
ДИАПАЗОН НАРУЖНЫХ ДИАМЕТРОВ: 2.375–8.625" / 55–228 мм
СИСТЕМА ОХЛАЖДЕНИЯ: Водяное охлаждение
ФУНКЦИИ: Орбитальная TIG‑сварка с AVC / OSC

Описание
Питается от сварочных источников SAXX (SAXX‑210 AVC/OSC или SAXX‑300 AVC/OSC), SX‑222 предоставляет полное решение для орбитальной TIG‑сварки в условиях цеховой_prefab_сборки. Модульная конструкция обеспечивает быструю переналадку на орбитальную резку или фаскование, повышая гибкость производства.

Преимущества продукта

• Орбитальная TIG‑сварка с AVC / OSC для точного управления дугой и стабильного качества швов
• Система регулирования напряжения дуги (AVC) автоматически поддерживает постоянное расстояние между электродом и трубой во время сварки
• Система осцилляции (OSC) обеспечивает контролируемую многопроходную сварку и равномерный профиль шва
• Подходит для труб с толщиной стенки до 12,7 мм (0,5") для сложных промышленных задач
• Моторизованный осевой ход ±10 мм (0,39") для точного позиционирования электрода
• Концентрическая система зажима минимизирует деформацию трубы и обеспечивает точное выравнивание
• Автоматический орбитальный поворот обеспечивает равномерную глубину провара по окружности
• Зажимные губки из нержавеющей стали предотвращают загрязнение и защищают внутренние поверхности
• Совместима со сталями и специальными сплавами, включая нержавеющую сталь и материалы высокой чистоты
• Работает с источниками питания SAXX для надежной автоматизации сварки
• 1 станок — 3 применения: сварка, резка и снятие фаски с быстрой переналадкой
• Разработано для цеховой префабрикации, что снижает объём работ на объекте, время монтажа и переделки

Что такое AVC/OSC?
Моторизованная система регулирования напряжения дуги: AVC
AVC контролирует и регулирует расстояние между электродом и трубой, управляя натяжением дуги. Это автоматически поддерживает высоту дуги во время сварки, что особенно важно при многопроходной орбитальной TIG‑сварке, чтобы избежать касания горелки со сварочной ванной.

Два распространённых применения

• Когда не требуется механическое измерение наружного диаметра: AVC работает бесконтактно, а его датчик точнее и более чувствителен, чем механическое сопровождение.
• При сварке с присадочной проволокой и при нестабильной скорости наплавки под электродом: AVC предотвращает касание электрода со сварочной ванной, поддерживая правильную высоту дуги.

Применения (AVC + OSC + проволока)
Механизированная многопроходная сварка сочетает автоматическое регулирование напряжения дуги, осцилляцию горелки и подачу проволоки для заполнения фасонных соединений на трубах с большой толщиной стенки. Система поддерживает корень, наполнение и обварочные проходы с контролируемой осцилляцией для эффективной подкладки проволоки и равномерного проплавления по обеим сторонам шва.

Руководства и материалы
Доступны брошюра и руководство пользователя с информацией по установке, эксплуатации и обслуживанию (см. раздел ресурсов на странице продукта).

Технические характеристики

• ОПИСАНИЕ: Система SX222 AVC / OSC
• Номер детали: SX222-NAOF
• Модель: SX222
• Диапазон диаметров: 2.375–8.625" / 55–228 мм
• 100% рабочий цикл: 200 A
• Диаметр электрода: 1/16" или 3/32" (1,6 или 2,4 мм)
• Охлаждение: водяное
• Макс. рабочая температура: 40 °C / 104 °F
• Макс. звуковое излучение: < 70 dB
• Вес: 61 kg / 134 lbs
• Осевая моторизованная подача (OSC): ±10 mm (0,39")
• Поддерживаемая толщина стенки: до 12,7 mm (0,5")
• Концентрическая система зажима и нержавеющие губки
• Автоматическая орбитальная ротация
• Совместимость с разными сталями и сплавами
