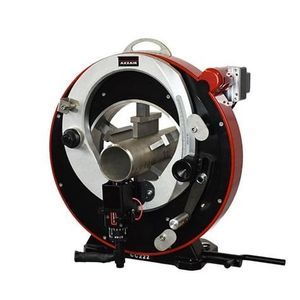

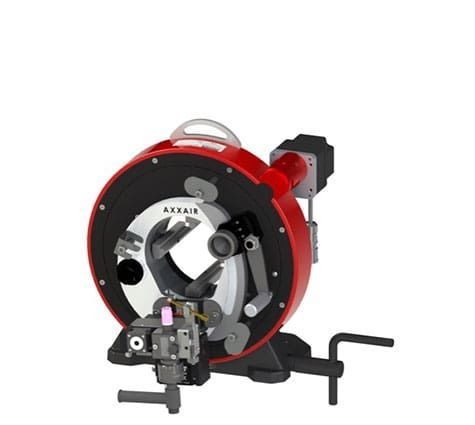

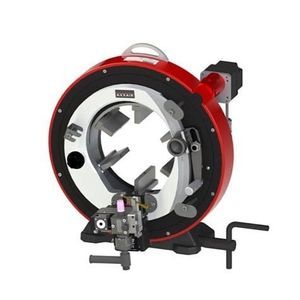

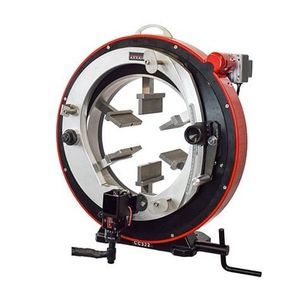

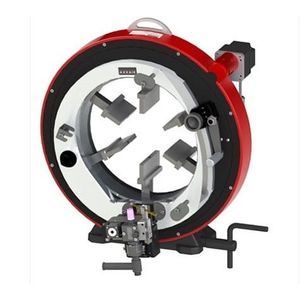

Машина для орбитальной сварки TIG SX122 AVC / OSC

автоматическаядля шлангадля нержавеющей стали

Обзор
SX122 AVC / OSC — станок для орбитальной TIG-сварки в условиях заводской сборки, предназначенный для высокоточной и воспроизводимой сварки трубных узлов. Регулирование напряжения дуги (AVC) и система осцилляции (OSC) стабилизируют длину дуги и обеспечивают управляемую многопроходную сварку на сталях и сложных сплавах. Система предназначена для предсборки в цехе; совместима с источниками SAXX-210 AVC/OSC и SAXX-300 AVC/OSC, что снижает объём работ на объекте и ошибки при монтаже.

Ключевые данные

• ОПИСАНИЕ: Система SX122 AVC / OSC
• Артикул: SX122-NAOF
• Диапазон наружных диаметров: 0.5″–4.5″ / 12–119 мм
• Система охлаждения: Водяное охлаждение
• Функции: Орбитальная TIG-сварка с AVC / OSC

Преимущества продукта

• Орбитальная TIG-сварка с AVC / OSC для точного управления дугой и стабильного качества шва
• Система регулирования напряжения дуги (AVC) автоматически поддерживает постоянное расстояние между электродом и трубой
• Система осцилляции (OSC) обеспечивает контролируемую многопроходную сварку и равномерный профиль шва
• Подходит для толстостенных труб до 12,7 мм (0,5″)
• Моторизованный осевой ход ±10 мм (0,39″) для точного позиционирования электрода
• Концентрическая система зажима минимизирует деформацию и обеспечивает точное выравнивание
• Автоматическое орбитальное вращение обеспечивает равномерную глубину провара по окружности
• Зажимные губки из нержавеющей стали защищают внутренние поверхности и предотвращают загрязнение
• Совместим со сталями и специальными сплавами, включая нержавеющую сталь
• Питание от источников SAXX (SAXX-210 AVC/OSC или SAXX-300 AVC/OSC) для надёжной автоматизированной сварки
• Многофункциональность: сварка, резка и снятие фаски с быстрой переналадкой двумя регулировочными винтами
• Предназначено для заводской предсборки, что сокращает работы на объекте, время монтажа и доработки

Что такое AVC/OSC?
Моторизованная система регулирования напряжения дуги: AVC
AVC автоматически регулирует напряжение дуги, чтобы поддерживать постоянное расстояние между электродом и трубой в процессе сварки. Это особенно важно при многопроходной орбитальной TIG‑сварке для сохранения высоты дуги и предотвращения касания расплавленной ванны.

Два распространённых применения:

• Когда не требуется механическое измерение наружного диаметра: AVC обеспечивает бесконтактное слежение, более точное и отзывчивое, чем механические датчики.
• При сварке с подачей проволоки и изменчивой скоростью наплавки под электродом: AVC предотвращает касание электрода расплавленной ванной.

Орбитальная TIG со связкой AVC + OSC + подача проволоки
Механизированная многопроходная сварка сочетает автоматическое регулирование напряжения дуги, колебания горелки и подачу проволоки для заполнения фасонных стыков в толстостенных трубах. Типичные последовательности: корень, одна или несколько проходных наплавок и крышка. Колебание во время вращения улучшает эффективность наплавки проволоки и равномерность сплавления с обеих сторон шва.

Видео
Видеоматериал демонстрирует мультипроходную орбитальную TIG‑сварку с системой AVC/OSC от AXXAIR.

Технические характеристики

• Модель: Система SX122 AVC / OSC
• Артикул: SX122-NAOF
• Диапазон диаметров: 0.5 – 4.5″ / 12 – 119 мм
• 100% рабочий цикл: 200 A
• Диаметр электрода: 1/16″ или 3/32″ (1,6 или 2,4 мм)
• Охлаждение: Водяное
• Макс. рабочая температура: 40 °C / 104 °F
• Макс. акустическое излучение: < 70 dB
• Вес единицы: 46 кг / 101 lbs
• Моторизованный осевой ход (OSC): ±10 мм (0,39″)
• Концентрический зажим, автоматическое вращение, губки из нержавеющей стали
• Совместимость со сталями и специальными сплавами
