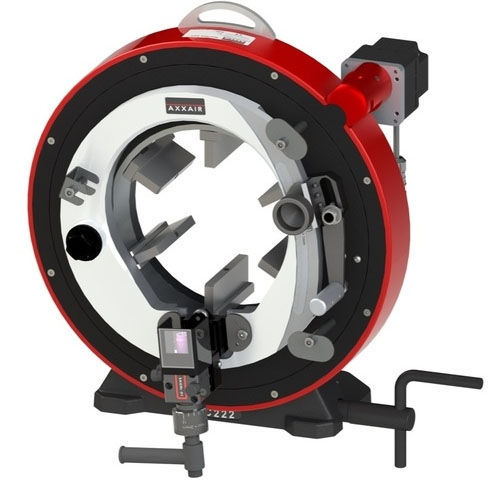

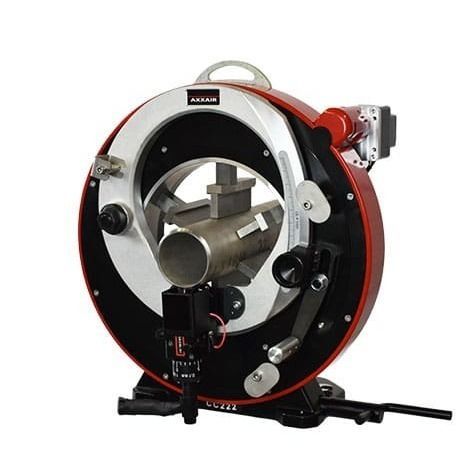

Машина для орбитальной сварки TIG SX222 series

автоматическаядля шлангадля стали

Краткое описание
Орбитальный аппарат для сварки TIG SX222 разработан для заводской префабрикации труб среднего диаметра. Поддерживает сварку плавлением и плавлением с подачей проволоки и может быть переоборудован для орбитальной резки или снятия фаски с помощью комплекта переоснащения. Подходит для стали и специальных сплавов, совместим с источниками питания SAXX.

Ключевые параметры

• ДИАПАЗОН НАРУЖНОГО ДИАМЕТРА ТРУБ: 2.375–8.625" / 55–228 mm
• СИСТЕМА ОХЛАЖДЕНИЯ: Воздушное (SX222-A) или водяное (SX222-E) охлаждение
• ФУНКЦИИ: Орбитальная TIG-сварка методом плавления или плавления с подачей проволоки

Описание продукта
SX222 обеспечивает контролируемую орбитальную TIG-сварку с точным осевым позиционированием электрода и трубы, микрометрической регулировкой зазора дуги и механическим отслеживанием наружного диаметра для поддержания постоянного расстояния электрода до трубы. Концентрическая система зажима и губки из нержавеющей стали минимизируют деформацию и загрязнение. Быстрые комплекты переоборудования позволяют выполнять резку и снятие фаски в цеху.

Преимущества продукта

• Орбитальная TIG-сварка методом плавления или плавления с проволокой для повторяемого качества шва
• Точное осевое регулирование электрода и трубы для точного выравнивания соединения
• Микрометрическая регулировка зазора дуги без специальных приспособлений
• Механическое отслеживание наружного диаметра для компенсации овальности и поддержания расстояния электрода
• Концентрическая система зажима для снижения деформации труб
• Автоматическое орбитальное вращение для равномерной глубины провара и стабильных результатов
• Зажимные губки из нержавеющей стали для предотвращения загрязнений внутренних поверхностей
• Подходит для всех типов сталей и специальных сплавов
• Питание от источников SAXX для контролируемой автоматизированной работы
• 1 станок — 3 применения: сварка, резка и снятие фаски с быстрой переналадкой
• Идеален для заводской префабрикации, сокращая время сварки на объекте и риски при монтаже

Таблица спецификаций (Воздушное охлаждение vs Водяное охлаждение)
DESCRIPTION | SX222 Air cooled | SX222 Water cooled
Power | Air cooled | Water cooled
Part No. | SX222-A | SX222-E
Locking tube range | 2.375 – 8.625" / 55 – 228 mm | 2.375 – 8.625" / 55 – 228 mm
100% duty cycle | 100 A | 200 A
Electrode diameter | 1/16" or 3/32" / 1.6 or 2.4 mm | 1/16" or 3/32" / 1.6 or 2.4 mm
Cooling system | No | Yes
Max operating temperature | 40 °C / 104 °F | 40 °C / 104 °F
Max acoustic radiation | < 70 dB | < 70 dB
Unit weight | 59 kg / 130 lbs | 59 kg / 130 lbs

Применение
Префабрикация труб среднего диаметра в цеху для отраслей, требующих высокочистой сварки или антикоррозионной защиты; подходит для сталей и специальных сплавов и для процессов, выигрывающих от повторяемой автоматизированной орбитальной TIG-сварки.

Характеристики / Технические спецификации

• Модель: SX222 (SX222-A воздушное охлаждение, SX222-E водяное охлаждение)
• Диапазон наружных диаметров труб: 2.375–8.625" / 55–228 mm
• Функции: орбитальная TIG-сварка (плавление или плавление с подачей проволоки); возможность переоборудования для резки и снятия фаски
• 100% рабочий цикл: 100 A (воздух) / 200 A (вода)
• Диаметр электрода: 1/16" или 3/32" (1,6 или 2,4 mm)
• Охлаждение: воздух или вода в зависимости от конфигурации
• Макс. рабочая температура: 40 °C / 104 °F
• Макс. уровень шума: < 70 dB
• Вес единицы: 59 kg / 130 lbs
• Ключевые особенности: осевое позиционирование электрода и трубы, микрометрическая регулировка зазора, механическое отслеживание диаметра, концентрическое зажимание, автоматическое орбитальное вращение, губки из нержавеющей стали
