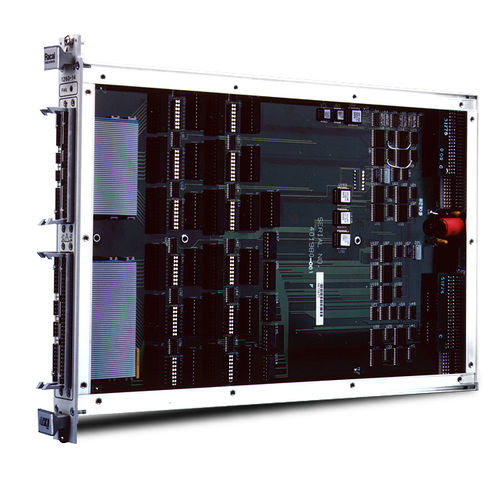

Коммутационная плата цифрового ввода-вывода Astronics 1260-14 обеспечивает 96 каналов с открытым коллектором в 12 группах по восемь бит в каждой. В версии с открытым коллектором каждая независимая группа может использовать отдельное внутреннее или внешнее подтягивающее питание до 32 В постоянного тока.
Каждый канал может быть настроен как вход или выход и индивидуально управляться в асинхронном режиме или быть синхронным с другими каналами.
Информация о продукте
Совместимый для использования на платформах VXI, этот коммутатор ранее продавался под торговой маркой Racal Instruments.
Коммутатор 1260-14 имеет двухпроводной режим квитирования для управления синхронными операциями ввода/вывода. Каждая линия квитирования может быть запрограммирована на активный высокий или активный низкий уровень для обеспечения гибкого интерфейса с пользовательскими сигналами.
Ключевые особенности:
*96 каналов ввода/вывода TTL, CMOS или с открытым коллектором
*Выдает до 32 В и потребляет до 200 мА на канал
*Двухпроводное программируемое квитирование
*Синхронный, асинхронный и смешанный режимы работы
*скорость передачи данных 1 кГц
---
