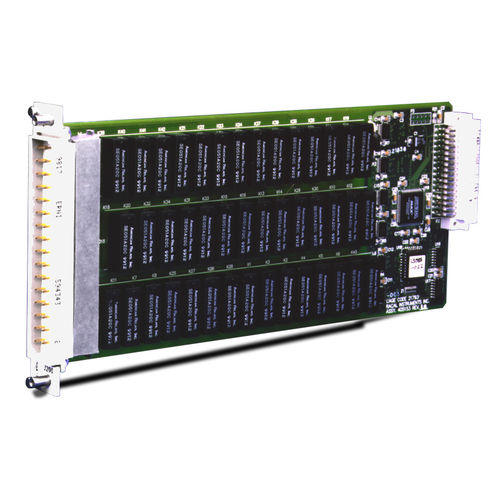

Мультиплексор карта 1260-136

одномодовыйвысокая плотность

Высоковольтный мультиплексор Plug-In Подключаемые модули Racal Instruments™ серии 1260-136 - это высоковольтные релейные мультиплексоры для платформы Adapt-a-Switch™. Они быстро и легко подключаются к передней панели Adapt-a-Switch™ Carrier 1260-100 Информация о продукте Каждый модуль серии 1260-136 может быть подключен с помощью стандартного программного управления к любой из следующих конфигураций - одиночный двухпроводной мультиплексор 1x21 - один однопроводный мультиплексор 1x42 - два однопроводных мультиплексора 1x21 подключаемые модули 1260-136 могут использоваться в распределительных системах, в которых одновременно замыкается любая комбинация реле на мультиплексор, или в классических сканерных системах, в которых может замыкаться только одно реле на мультиплексор. При использовании в качестве сканера функция "исключения" серии 1260 автоматически открывает последнее соединение при программировании нового соединения. Это уменьшает количество команд, посылаемых на коммутатор, тем самым сокращая время тестирования. Также можно запрограммировать функцию "разрыв перед разрывом" или "разрыв перед разрывом". Доступны три различные версии этого модуля для поддержки различных требований к высоковольтной коммутации. В каждой версии используется свое высоковольтное реле. Основные характеристики "горячего включения" этих модулей следующие - 1260-136B, 500 В, герконовое реле - 1260-136C, 1 кВ, герконовое реле - 1260-136D, 500 В, ртутное герконовое реле 1260-136D для правильной работы должен быть ориентирован вертикально. Это нормальное положение для установок с использованием 13-слотового шасси VXI и держателя Adapt-a-Switch™. Версии 1260-136B и C не чувствительны к положению; они будут правильно работать в установках, ориентированных в любом направлении.
