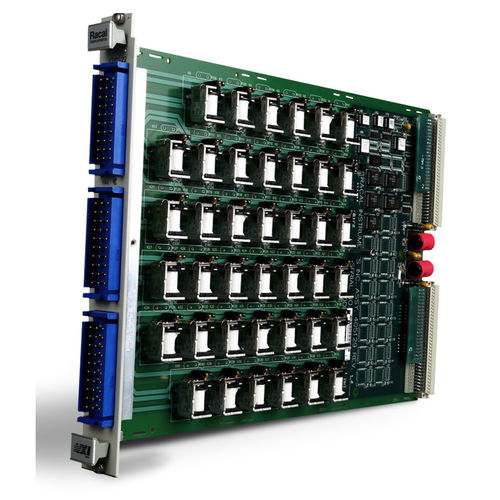

Релейный модуль переключателей 1260-22

Racal Instruments™ 1260-22 - это 40-канальный, SPST, мощный коммутационный модуль, предназначенный для коммутации и маршрутизации сильноточных источников, таких как источники питания переменного и постоянного тока в автоматизированных испытательных системах 1260-22 коммутирует токи до 20 А, переменного или постоянного тока, и напряжения до 250 В постоянного или 250 В переменного тока. Максимальная обрабатываемая мощность составляет 600 Вт постоянного тока или 4800 ВА на канал. Конструкция 1260-22 позволяет уменьшить количество внешних компонентов, конфигурационных перемычек и отказоустойчивых устройств. Внутренние перемычки облегчают конфигурацию мультиплексоров 1x2 и/или 1x4, сокращая количество внешних проводов. Подавители перенапряжений легко устанавливаются на модуль, что упрощает системную интеграцию. К разъему на передней панели модуля 1260-22 можно подключить внешний переключатель аварийного сброса. Внешний переключатель позволяет мгновенно открыть все каналы на 1260-22 и все карты, подключенные к одной опции 01T. Это помогает обеспечить безопасное переключение в сильноточных приложениях. Интерфейс Option 01T, основанный на сообщениях и регистрах, управляет 1260-22. Технические характеристики и возможности продукта, такие как включение, исключение и сканирование списков, контроль тока катушки реле, а также определяемые пользователем имена путей и состояния сброса, см. в спецификации соответствующего Option 01T. 1260-22 включает поддержку VXIplug&play для фреймворков на базе интерфейса прикладного программирования Microsoft Win32®, включая драйверы для LabWindows™/CVI и LabVIEW™ Ключевые характеристики - 40 каналов мощной коммутации SPST - Переключение для источников питания и источников тока - Переключение до 20 A, переменный или постоянный ток - Интерфейс для внешнего переключателя "аварийного сброса" для размыкания всех каналов - Реконфигурируется как мультиплексор: пять 4 x 1 плюс десять 2 x 1 - Возможность добавления элемента защиты шунтирующего контакта
