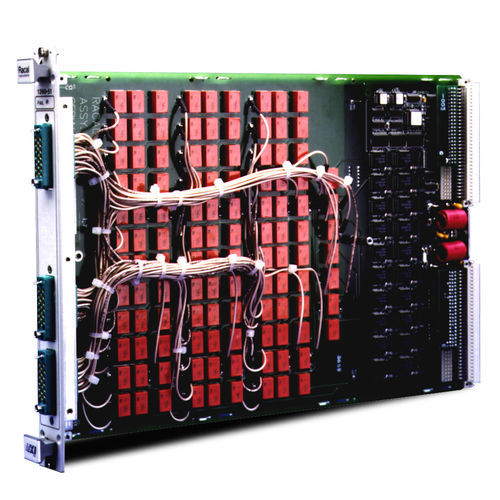

Релейный модуль переключателей 1260-51

цифровойРЧаналоговый

Racal Instruments™ 1260-51 идеально подходит для высокопроизводительной ВЧ-коммутации. Полоса пропускания 400 МГц делает 1260-51 отличным модулем коммутации для среднескоростных цифровых и аналоговых сигналов скоростных цифровых сигналов, сигналов передачи данных и большинства аналоговых сигналов. Информация о продукте 1260-51 - отличный выбор для коммутации высокочастотных сигналов на осциллограф или счетчик/таймер. Его широкая полоса пропускания гарантирует, что испытательное оборудование видит быстрые, переходные сигналы. 1260-51 также идеально подходит для коммутации источников высокочастотных сигналов, таких как наше семейство синтезаторов волновых форм и генераторов сигналов, на тестируемое устройство. Модуль 1260-51 состоит из шести матриц 2x6, которые могут быть объединены в три матрицы 2x12 или одну матрицу 2x36. Модуль автоматически конфигурирует соединительные реле для достижения желаемого пути. Модуль 1260-51 обеспечивает малошумящий коммутационный тракт с превосходными перекрестными наводками и изоляцией. Такие характеристики позволяют использовать 1260-51 для коммутации сигналов при критических испытаниях усилителей, приемников и других активных устройств. Контроль тока катушки реле MATURE обеспечивает уверенную проверку, гарантируя пользователю правильную работу реле. 1260-51 управляется с помощью интерфейса Racal Instruments™ Option 01, основанного на сообщениях, или интерфейса Option 01T, основанного на сообщениях и регистрах, которые подробно описаны в отдельных листах данных. Ключевые особенности - Конфигурируемая как 2x6, 2x12 или 2x36 радиочастотная матрица - Полоса пропускания 400 МГц - Программная конфигурация - никаких перемычек! - Переключатели 30 Вт, 0,5 A и 125 В переменного тока - Коаксиальные интерфейсы высокой плотности - Отлично подходит для измерений с помощью осциллографа или счетчика временных интервалов
