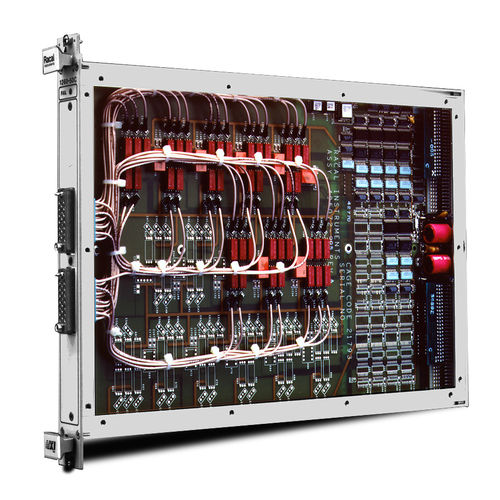

Мультиплексор модуль 1260-50C

с высокой пропускной способностью

Racal Instruments™ 1260-50 идеально подходит для коммутации широкополосных сигналов до 200 МГц. Он предназначен для использования с генераторами функций/импульсов, универсальными счетчиками/таймерами, осциллографами и другими приборами, где коммутируются высокочастотные или быстродействующие импульсные сигналы. Информация о продукте Модель 1260-50C состоит из восьми мультиплексоров 1x4 10 Вт, а модель 1260-50D - из 16 мультиплексоров 1x4 50 Ом. Эти мультиплексоры являются двунаправленными и реконфигурируются с помощью программного обеспечения. Это упрощает перенастройку и устраняет необходимость разборки модуля. Корпус (оболочка) коаксиального разъема поставляется вместе с 1260-50C/D. Коаксиальные штыри приобретаются отдельно. Также доступны коаксиальные штыри в комплекте с кабелями для этого модуля. Коаксиальные кабели протестированы в полосе пропускания до 1 ГГц и поставляются длиной 2, 6 и 12 футов с коаксиальным штырем на каждом конце. Токи катушек реле контролируются для обеспечения выбираемой пользователем проверки достоверности, что дает пользователю дополнительную уверенность в работе реле. Управление 1260-50 осуществляется с помощью интерфейса Racal Instruments™ Option 01, основанного на сообщениях, или интерфейса Option 01T, основанного на сообщениях и регистрах, которые подробно описаны в соответствующих технических описаниях. Все функции управления 1260, описанные в технических описаниях, доступны для этого модуля. Основные характеристики - 1260-50C конфигурируется как: - Восемь 1x4 - Четыре 1x9 - Два 1x19 - Один 1x39 - 1260-50D конфигурируется как: - 16 1x4 - Восемь 1x9 - Четыре 1x19 - Два 1x39 - Один 1x79 - Полоса пропускания 200 МГц с отличными перекрестными наводками и изоляцией - Возможность программной настройки - Коаксиальные интерфейсы
