Carte-support VXI 1260-100

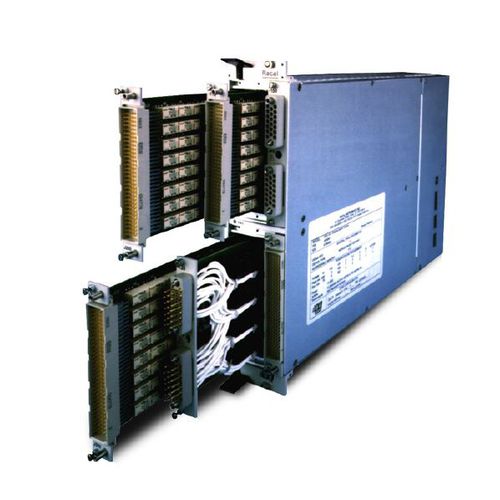

Модульный носитель коммутатора VXIbus Платформа Adapt-a-Switch™ представляет собой революционную модульную систему коммутаторов, которая обеспечивает беспрецедентную плотность и гибкость в двухслотовом модуле VXIbus размера C. Держатель коммутатора Racal Instruments™ 1260-100 вмещает до шести вставных коммутационных плат, обеспечивая оптимальные коммутационные решения при снижении требований к размерам ATE. В настоящее время доступны конфигурации, объединяющие дискретные реле, мультиплексоры, матрицы, силовые реле, радиочастотные переключатели и цифровые испытательные блоки Информация о продукте Для упрощения конфигурирования подключаемые модули Adapt-a- Switch™ легко и просто вставляются непосредственно с передней панели 1260- 100, без извлечения несущего модуля из шасси VXIbus. Модернизация или модификация на месте может быть выполнена быстро и легко. Кроме того, разделение может быть выполнено на уровне отдельных модулей, что минимизирует затраты на поддержку системы. 1260-100 обеспечивает аналоговую шину для соединения двух или более модулей. Это позволяет динамически конфигурировать большие мультиплексоры и матрицы с помощью программного управления. Экраны EMI/RFI устраняют перекрестные помехи и излучение между модулями, обеспечивая низкий уровень шума и целостность сигнала. Интерфейс Racal Instruments™ Option 01T, установленный в 1260-100, может управлять двенадцатью подключаемыми платами Adapt-a-Switch™, используя режимы на основе регистров и сообщений. Технические характеристики и особенности продукта см. в спецификации Option 01T. 1260-100 включает поддержку VXIplug&play для фреймворков на основе интерфейса прикладного программирования Microsoft Win32®, включая драйверы для LabWindows™/CVI и LabVIEW™
