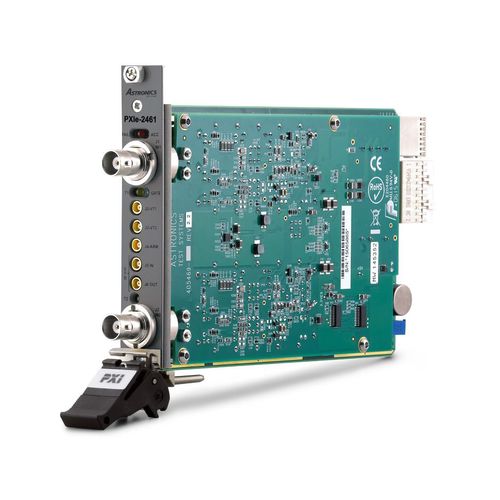

Astronics Test Systems PXIe-2461 PXI - это высокопроизводительный, 2-канальный,
универсальный 2-канальный счетчик/таймер с частотой 235 МГц.
Занимая один периферийный слот PXI Express или гибридный слот, частотно-временной
интервал/счетчик (FTIC) предлагает одиннадцать простых в использовании функций автоматического измерения
функций, включая измерение фазы, импульса, пика, времени нарастания/спада, временного интервала и соотношения, все с чрезвычайно высоким разрешением.
Информация о продукте
Краткое описание
Высокопроизводительный универсальный счетчик/таймер PXIe-2461 предлагает двенадцать функций автоматического измерения
- Частота (прямая или соотношение) и период
- Интервал времени (нормальный и с задержкой)
- Время нарастания и спада
- Ширина импульса (положительный или отрицательный)
- Дежурный цикл и фаза
- Суммирование (вручную или по импульсу или циклу)
- DVM (MAX, MIN и постоянное напряжение)
Измерение с высокой степенью детализации
Счетчик PXIe-2461 измеряет частоты до 235 МГц с разрешением до 9 цифр в секунду. Захват временных интервалов с разрешением 1 нс при однократной съемке и 100 пс при включенном усреднении
Гибкий гистерезис
PXIe-2461 имеет как низкий, так и высокий уровень гистерезиса для повышения помехоустойчивости. Заводские настройки гистерезиса также могут быть запрограммированы в соответствии с требованиями системы с помощью инструмента калибровки гистерезиса
Тайм-аут измерения
Программируемый тайм-аут измерения позволяет оптимизировать производительность системы при отсутствии входных сигналов.
Ключевые особенности
- Выполняйте прецизионные временные измерения с разрешением 9 цифр
- Автоматизация тестирования с помощью автоматических измерений, включая пиковый сигнал
- Основные характеристики включают:
- 235 МГц измерение частоты
- Разрешение 9 разрядов в секунду
- Разрешение временного интервала 1 нс (100 пс с усреднением)
---
