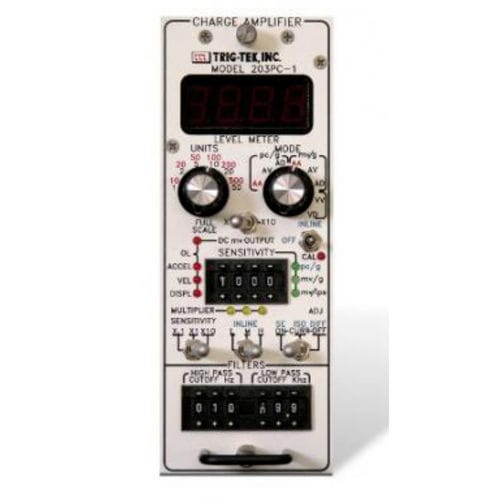

Усилитель сигнала Trig-Tek™ 203PC-1

нагрузкицифровойдля монтажа в стойку

Усилители заряда Trig-Tek™ 203PC-1, -2 работают с высокотемпературными акселерометрами, где могут возникать пироэлектрические эффекты Информация о продукте Trig-Tek™ 203PC-1 и 203PC-2 охватывают диапазон частот от 3 Гц до 40 000 Гц. Они дважды интегрируют выходной сигнал ускорения 10 g для получения выходных сигналов скорости и перемещения. Четырехпозиционный регулятор чувствительности в сочетании с трехпозиционным тумблером позволяет использовать датчики с чувствительностью от 0,100 до 199,9 пК/г, мВ/г или мВ/ips. Переключатель "Режим" выбирает "pC/g" ("AA", "AV" или "AD"), "mV/g" ("AA", "AV" или "AD") или "Vel" (VV или VD). Переключатель выхода постоянного тока выбирает "X1" или "X10" для получения g's, ips или MILs на "DC Output" Внешний сигнал "Cal" может быть выбран переключателем на передней панели или входом управления "Cal" (задняя панель). Фильтр низких частот имеет частоты среза от 100 Гц до 19,9 кГц с шагом 100 Гц, а фильтр высоких частот имеет частоты среза от 1 до 999 Гц с шагом 1 Гц. Цифровой измеритель на передней панели отображает выбранные уровни полной шкалы (FS) "10", "20", "50", "100", "200" или "500" g's Pk или "1", "2", "5", "10", "20" или "50" ips или MILS Pk. Устройство 203PC упаковано как вставной модуль. Доступны одномодульное шасси и шестимодульное шасси Если выбрано значение "mV/ips", усилитель будет работать со скоростным датчиком типа ICP с "Curr-On" или со стандартным скоростным датчиком с "Curr-Off" Переключатель "Выход постоянного тока" позволяет выбрать "X1", "X10", "10 мВ/г", "100 мВ/ips" или MIL на "Выходе постоянного тока" Сигнал "External Cal" может быть выбран переключателем "Mode"/"Units" на передней панели или входом управления "Cal" (задняя панель).
