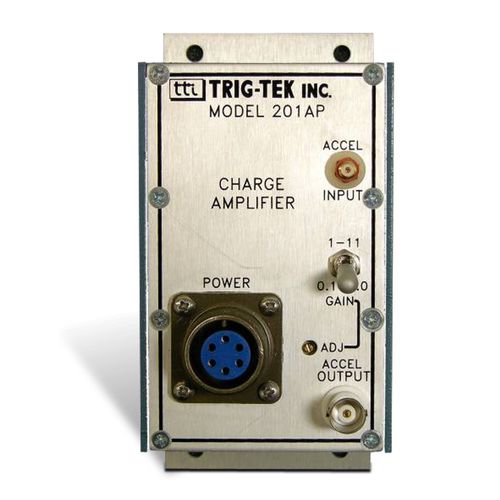

Усилитель нагрузки Trig-Tek™ 201AP

для микрофонадля давлениядля тензометра

Усилитель заряда Trig-Tek™ 201AP предназначен для усиления выходных сигналов пьезоэлектрических или мВ-акселерометров, датчиков силы, микрофонов и датчиков давления. Выходной сигнал "заряда", выраженный в мВ или пК/г, затем усиливается, и сигнал переменного тока, пропорциональный входному, выводится через разъем BNC. Выходное напряжение переменного тока можно использовать для работы мониторов вибрации, самописцев, анализаторов и т.д Информация о продукте Trig-Tek™ 201AP принимает входные сигналы от пьезоэлектрических или мВ (встроенных электронных) датчиков, таких как пьезоэлектрические акселерометры, микрофоны, датчики силы, датчики давления и т. д. Входной заряд преобразуется в пропорциональное напряжение. Коэффициент усиления плавно регулируется в диапазоне от 100 до 1. Этот диапазон усиления позволяет использовать датчики с широким диапазоном чувствительности для получения калиброванного выходного сигнала переменного тока. MATURE Устройство включает четырехсекционный фильтр низких частот. Частота среза может быть выбрана путем изменения значений резисторов на вставном блоке. Номинальная частота среза -3 дБ составляет 20 кГц. Частота среза до 50 кГц и до 500 Гц может быть достигнута путем изменения значений резисторов на штекере. Пользовательские частоты среза указываются при заказе Основные характеристики - Полоса пропускания от 1 Гц до 50 кГц - 100:1 мВ/ПК усиление ADJ - вход мВ или пК - Фильтр низких частот
