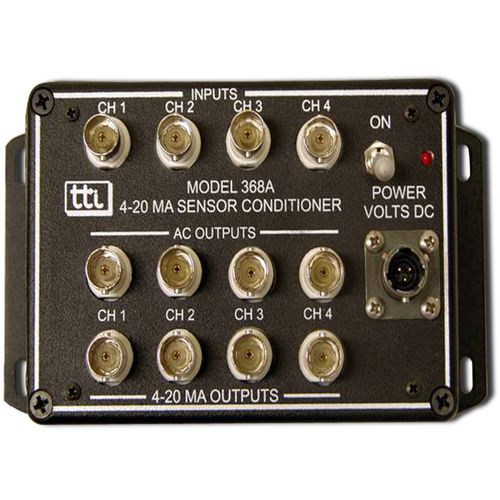

Многоканальный формирователь сигнала Trig-Tek™ 368A

для датчика

Кондиционер датчиков Trig-Tek™ 368A предназначен для приема входных сигналов от датчиков ICP-.. датчиков типа ICP; выходы пропорциональны от 4 до 20 мА Информация о продукте Trig-Tek™ 368A обеспечивает внутренний переключатель для каждого канала, который выбирает регулируемый датчик "Curr" либо "On", либо "Off" Выходной ток от 4 до 20 мА соответствует полной шкале (FS) от 0 до 500 мВрмс в инженерных единицах (eu) при использовании датчика 100 мВ/ eu. FS регулируется внутренним потенциометром усиления от 5 до 50 FS eu. Входы и выходы расположены на разъемах BNC. 368A имеет входное питание от 20 до 36 В постоянного тока при токе около 125 мА. Первичное питание имеет изоляцию 500 В от сигнальной земли. Питание подается через 3-контактный разъем PT02A-8-3P. Контакт A разъема - плюс питания; B - возврат; C - заземление шасси. Ответный разъем - PT06A-8-3S-SR. питание от 10 до 18 В постоянного тока может быть подано в качестве опции во время заказа. Основные характеристики - 4 канала - Входная чувствительность 100 мВ/eu - От 5 до 50 единиц полной шкалы (FS) инженерных единиц (eu) (регулируемая) - 2 - 5 мА датчик Curr - Выходы от 4 до 20 мА - FS выход переменного тока - Изолированное первичное питание - BNC входы и выходы - Питание от 20 до 36 В постоянного тока
