Регистратор данных тока Trig-Tek™ 260B

давлениядля измерения температурычастоты

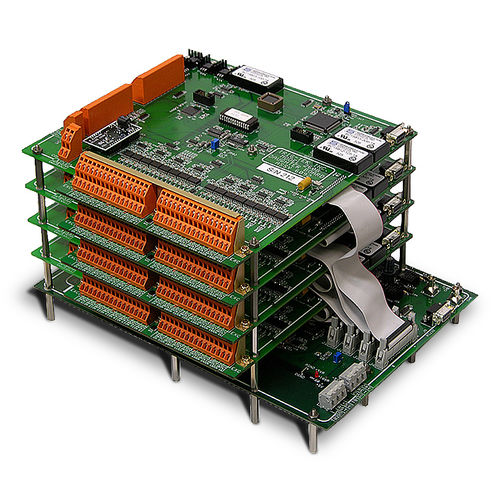

Многофункциональный блок Trig-Tek™ 260B предназначен для приложений, требующих до до 80 каналов цифрового ввода/вывода и для наблюдения и/или записи от 16 до 64 каналов давления или температуры. Информация о продукте 260B состоит из материнской платы, которая подключает до четырех дочерних модулей к последовательной шине IP 1553. Каждый из модулей имеет 16 каналов давления или температуры, счетчик частоты, 12 каналов цифрового ввода TTL, восемь каналов вывода TTL и четыре выхода с открытым затвором с током 2 А. Каждый модуль имеет энергонезависимую память для хранения нуля и коэффициентов усиления, необходимых для калибровки каналов, и встроенный цифро-аналоговый преобразователь (ЦАП) для генерации точного напряжения постоянного тока для калибровки. Модули оснащены шиной RS232 для обновления флэш-памяти с целью установки новых изменений в микропрограмме. Последовательные данные от четырех модулей мультиплексируются с временным разделением, собираются и передаются на шину со скоростью 60 обновлений/с. Ключевые особенности - Шина IP 1553 - 64 канала для температуры или давления - Счетчик частоты - 48 входов TTL - 32 TTL выхода - 16 выходов с открытым стоком - Встроенный цифро-аналоговый преобразователь - Энергонезависимая память - 60 обновлений/с
