Цифровой преобразователь до 150 MS/s 6084-2105
1 канал2 канала14-битный

цифровой преобразователь до 150 MS/s
цифровой преобразователь до 150 MS/s
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Скорость
до 150 MS/s
Число каналов
2 канала, 1 канал
Спецификации
14-битный

Описание

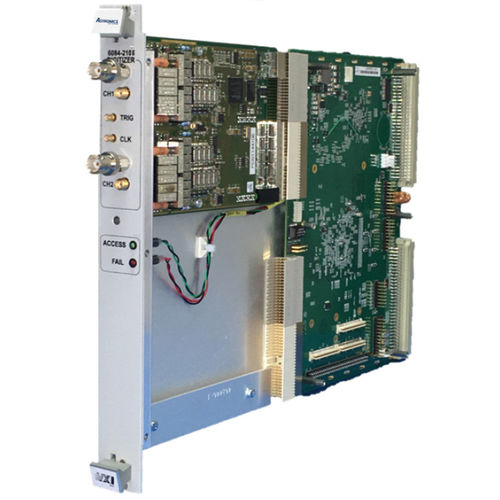

Дигитайзер Astronics Test Systems™ 6084-2105 - это модуль VXI, который рекомендуется для систем VXI, нуждающихся в повышении точности или замене устаревшего прибора. Он содержит два 14-разрядных канала оцифровки со скоростью 125 MS/s. Максимальная полоса пропускания для сбора сигнала на нижних диапазонах напряжения составляет 60 МГц и 32 МГц на диапазонах до 32 Впк-пк. Максимальный размах входного напряжения составляет 256 Впк-пк. Информация о продукте Широкий динамический диапазон дискретизации Двухканальный оцифровщик 6084-2105 дискретизирует односторонние (SE) или дифференциальные (DIFF) сигналы с частотой до 60 МГц и амплитудой от 250 мВ до 256 В. Мощный механизм сбора данных Триггерная система 6084-2105 поддерживает нормальный, предварительный и посттриггерный (отложенный) сбор данных, сохраняя при этом 32 мегабайта памяти образцов. Сбор данных может быть запущен одним из следующих способов: программный триггер, внешний триггер, положительный или отрицательный фронт сигнала на канале 1 или канале 2. Превосходные характеристики по переменному и постоянному току Несмотря на широкий динамический рабочий диапазон, дигитайзер обеспечивает впечатляющие характеристики по постоянному и переменному току с типичной относительной точностью 0,006% и SFDR 80 дБ при 1 МГц. Все входные диапазоны полностью покрываются программируемым напряжением смещения, что позволяет увеличить требуемый диапазон амплитуд с максимальным разрешением. Измеренные значения имеют точность по постоянному току ±1,2 мВ при 250 мВпк-пк и ±0,65 В при 256 Впк-пк. На частоте 10 МГц типичный SNR составляет 62 дБ, а THD - всего 70 дБ. Это редкое сочетание превосходных характеристик постоянного и переменного тока в одном изделии делает 2105 полезным в приложениях от характеризации устройств до производственных испытаний. Встроенный высокостабильный источник напряжения обеспечивает эталон для встроенной программной калибровки.

---

Каталоги

6084-2105
6084-2105
2 Страницы
