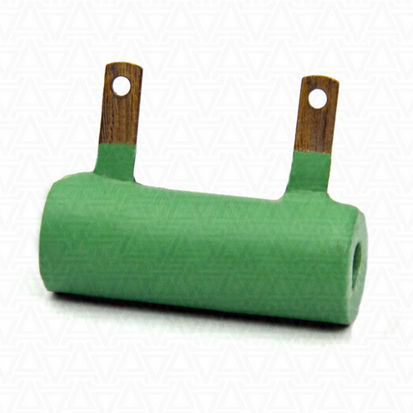

Резистор в катушке FPT series

фиксированный

Проволочные нерегулируемые резисторы серии FPT (Fixed Painted Tubular Resistors), рассеиваемая мощность 7,5 Вт, номинальное сопротивление от 1 Ом до 10 кОм. Аналогичные серии резисторов - RX20, RXG, RXHG. Резисторы предназначены для использования в цепях переменного и постоянного тока, обеспечивая ограничение тока и распределение напряжения. Резисторы с определенной номинальной мощностью также могут быть изготовлены по индивидуальному заказу. Конструктивно резистор состоит из трубчатого керамического сердечника, на который намотана константановая (низкоомный резистор) или нихромовая (высокоомный резистор) проволока. Резисторы покрыты термостойкой и влагостойкой изоляционной краской. Контакты, выводы резисторов - жесткие, ленточного типа с отверстиями под винт или под пайку проводников. Вид крепления - навесной. Крепление резисторов на панели обеспечивается набором крепежных элементов. Допуск на сопротивление составляет ±5%, ±10%. Максимальное рабочее напряжение при переменном токе - 1000В, при постоянном - 1400В. Рабочая повышенная температура окружающей среды не превышает +155°C (при этом мощность снижается до 60% от номинальной), предельная температура до +250°C. Сопротивление изоляции проволочных резисторов - не менее 1000 МОм. Время работы - не менее 15000 часов. Используя калькулятор, удобно рассчитать общее сопротивление при параллельном или последовательном соединении резисторов, а также сопротивление резистора в цепи. Сравнительные характеристики проволочных трубчатых резисторов, цементных резисторов и резисторов в алюминиевом корпусе представлены в сравнительной таблице. Подробные характеристики резисторов, габаритные и установочные размеры, монтажный комплект, рекомендации по установке и эксплуатации приведены на странице ниже.
