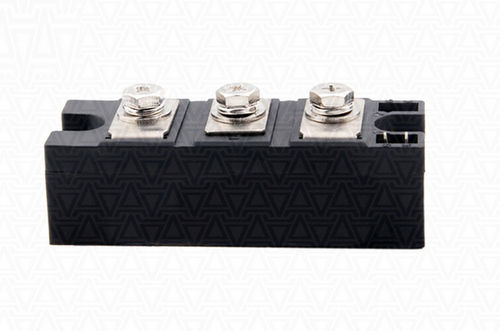

Тиристорный модуль MT3-115-36-F

Используются для преобразования постоянного и переменного тока до 115 ампер, с частотой до 500 Гц в цепях с напряжением до 3600 вольт (36 класс). Тиристорные модули МТ3-115-36-F выполнены в стандартном корпусе F: размеры основания 34х94 мм, высота корпуса - 30 мм, вес - 0,35 кг. Двухпозиционный модуль представляет собой монолитную конструкцию из двух полупроводниковых тиристоров: тип тиристор-тиристор. Схема подключения модуля MT3-115-36-F - полумостовая. Серии (номиналы) тиристорных модулей: МТ3-115-30-Ф (115А 3000В), МТ3-115-32-Ф (115А 3200В), МТ3-115-34-Ф (115А 3400В), МТ3-115-36-Ф (115А 3600В). Основные клеммы расположены в верхней части корпуса и пронумерованы 1, 2, 3; Управляющие клеммы обозначены на схеме как G1, G2; Дополнительные катоды обозначены на схеме как К1, К2; Высокая термоциклическая стойкость и надежная работа низкочастотных тиристорных модулей МТ3-115-36-Ф при коммутации больших токов достигается за счет их конструктивных особенностей и стабильных параметров гальванической развязки. Тиристорные модули MT3-115-36-F имеют зажимную конструкцию, которая обеспечивает удобство монтажа и хороший контакт с кулером для отвода тепла. На один радиатор можно установить несколько модулей без дополнительной изоляции, что значительно уменьшает габаритные размеры сборки. Между модулем и радиатором (теплоотводом) рекомендуется использовать теплопроводящую подложку, смазанную термопастой. Двухпозиционные модули имеют разные схемы подключения (электрические принципиальные схемы): МТ3 - полумост; МТ4 - схема с общим катодом; МТ5 - схема с общим анодом.
