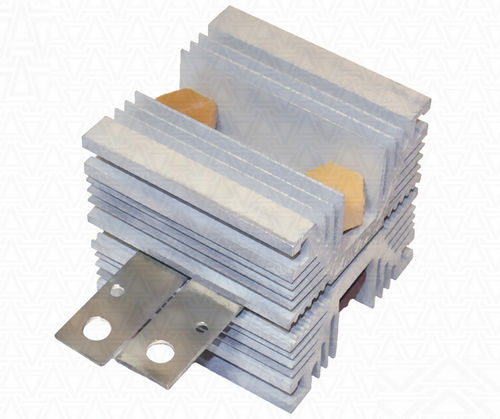

Тепловой радиатор из алюминия O123-100

мощности

Радиаторы воздушного охлаждения O123-100 AS ENERGITM используются для одно- и двухстороннего охлаждения силовых полупроводниковых приборов в дисковом исполнении, с типом корпуса PD21, PD22, PD23, PT21, PT21-1, PT23. Мощность, рассеиваемая кулером при естественном охлаждении, составляет 120 Вт. Диаметр контактной поверхности радиатора - Ø22 мм. Применяемый корпус устройства: контактная поверхность Ø19-Ø22 мм, внешний диаметр Ø42 мм. Радиатор используется для охлаждения силовых SCR тиристоров и выпрямительных диодов на токи 100А - 500А. Охлаждение воздушным потоком может быть естественным или принудительным, в зависимости от количества выделяемого тепла и условий эксплуатации полупроводников. Особенности: коррозионностойкий алюминиевый сплав; низкое тепловое сопротивление; простая установка с помощью монтажного паза; могут быть как стандартные модели, так и изготовленные по индивидуальному заказу. Радиаторы изготовлены из алюминиевого радиаторного профиля и не требуют дополнительного защитного покрытия при использовании в различных климатических условиях. Монтаж полупроводниковых приборов (силовых диодов, тиристоров) планшетного (дискового) дизайна с радиаторами осуществляется при помощи зажимных болтов и траверс. Контактные поверхности радиатора и силового прибора должны иметь малую шероховатость и отклонения от плоскостности. Для обеспечения минимальных электрических потерь и максимального теплоотвода устройств необходимо соблюдать соответствующее монтажное усилие Fm, указанное в спецификации силового устройства. Перед монтажом контактные поверхности радиатора, токового контакта и полупроводникового прибора следует протереть тканью, смоченной в спирте (толуоле, бензоле, ацетоне), и смазать тонким слоем кремнийорганической теплопроводной пасты (это рекомендация и не является обязательным условием для монтажа).
