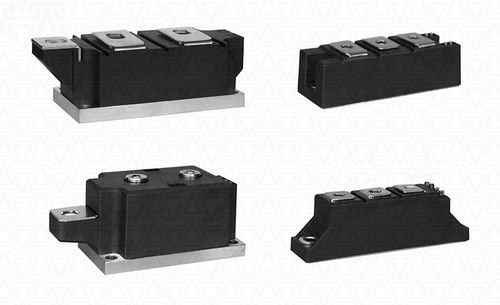

Тиристорный модуль MTA26-18

Тиристорные модули MTA26-18-215F3 характеризуются высокой электрической и термической цикличностью, что означает высокую надежность и длительный срок службы в интенсивных режимах работы. Тиристорные модули выполнены в стандартном для отрасли корпусе, что позволяет легко интегрировать устройство в существующее оборудование. Двухпозиционные модули имеют различные схемы включения (электрические принципиальные схемы): МТК - полумост; МТК - схема с общим катодом; МТА - схема с общим анодом. Серии (номиналы) тиристорных модулей: МТА26-6 (26А 600В), МТА26-7 (26А 700В), МТА26-8 (26А 800В), МТА26-9 (26А 900В), МТА26-10 (26А 1000В), МТА26-12 (26А 1200В), МТА26-14 (26А 1400В), МТА26-16 (26А 1600В), МТА26-18 (26А 1800В). Основные (силовые) клеммы находятся в верхней части корпуса и обозначены как 1, 2, 3 (общий анод-анод, катод, катод). Клеммы управления обозначены как K1, G1, K2, G2. Сдвоенные тиристорные модули серии МТА применяются в различном энергетическом оборудовании - силовых и управляющих блоках, регуляторах мощности, регуляторах переменного тока, управлении двигателями постоянного тока, устройствах плавного пуска двигателей переменного тока, преобразователях, контроллерах доменных печей или химических процессов, сварочном оборудовании, а также в качестве выпрямителей для преобразователей переменного тока.
