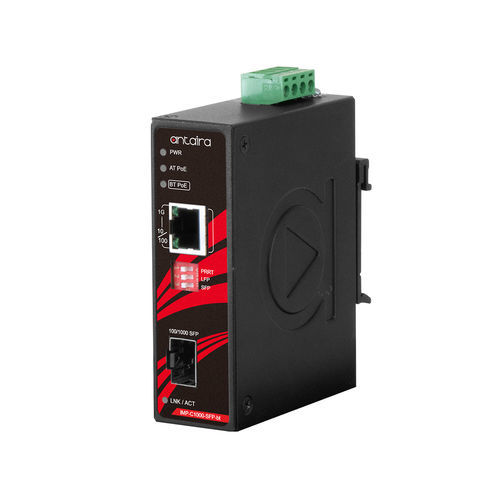

Преобразователь скорости IMP-C1000-SFP-bt

средамощностидавление

Обзор продукцииСерия IMP-C1000-SFP-bt компании Antaira Technologies представляет собой компактный гигабитный медиаконвертер Ethernet-to-Fiber класса IP30, оснащенный портом Ethernet 10/100/1000T с поддержкой стандарта IEEE 802.3bt, обеспечивающим высокую мощность PoE до 90 Вт, и двухскоростным слотом SFP 100/1000. Он идеально подходит для промышленных приложений, требующих увеличения расстояния и высокой пропускной способности. Малый форм-фактор идеально подходит для экономии места в наружных приложениях, таких как автоматизация производства, безопасность, транспорт ITS, энергетика/коммунальное хозяйство, очистные сооружения и любые другие экстремальные погодные условия.Серия IMP-C1000-SFP-bt имеет встроенную функцию технологии удаленного сброса PD (PRRT). Функция PRRT позволяет пользователю удаленно перезагрузить медиаконвертер и сбросить подключенное устройство с питанием (PD). Устройство также имеет резервные входы питания 48~55 В постоянного тока с защитой от обратной полярности и перегрузки по току. Данная серия продуктов поддерживает ориентацию на DIN-рейку и настенный монтаж, а также имеет два диапазона рабочих температур: STD: от -10° до 65°C и EOT: от -40° до 75°C.Характеристики1-порт 10/100/1000T RJ45 с поддержкой PoE по стандарту IEEE 802.3bt1-порт 100/1000X SFP-слотПоддержка функции прохода через неисправность (LFP)Диапазон рабочих температур: STD: от -10° до 65°5-летняя гарантияСодержание упаковки1 - Краткое руководство по установке1 - IMP-C1000-SFP-bt1 - Комплект кронштейнов для настенного монтажа с винтами1 - Кабель постоянного тока - 18 AWG и разъем постоянного тока 5.5x2.1 ммДополнительные аксессуарыSFP-100M-T: 100 Мбит/с волоконный SFP-трансивер, многомодовый 2 км / LC / 1310 нм, -40º~85ºCSFP-100S20-T: 100 Мбит/с волоконный SFP-трансивер, одномодовый 20 км / LC / 1310 нм, -40º~85ºCSFP-M-T: 1 Gigabit Fiber SFP Transceiver, Multi Mode 550M / LC / 850nm, -40º~85ºCSFP-S10-T: 1 Gigabit Fiber SFP Transceiver, Single-Mode 10km / LC / 1310nm, -40º~85ºCTechnical SpecificationsIEEE Standards: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3z 1000BASE-X Gigabit Fiber, IEEE 802.3af/at/bt Power over EthernetТип обработки: Store and ForwardПротокол: CSMA/CDFУправление потоком: IEEE 802.3x управление потоком, управление потоком обратного давленияРазмер таблицы MAC: 8KJumbo Frame: 10K байтБуфер памяти: 1 МбитСкорость передачи данных: 14,880pps для порта Ethernet, 148,800pps для порта Fast Ethernet, 1,488,000pps для порта Gigabit EthernetКоличество портов Ethernet: 1 порт10/100/1000 BASE-T(X): 1 × RJ45 Порт/10/100/1000T с IEEE 802.3bt PoE, автоматическое согласование скорости, полно/полудуплексный режим и автоматическое подключение MDI/MDI-XПорт PoE: 1 порт (90 Вт/порт)Назначение контактов PoE: V+, V+, V-, V-, для контактов 1, 2, 3, 6 (End-span, Mode A)Количество портов оптоволокна: 1 порт100/1000 BASE-(F)X SFP: 1 портДлина волны: Зависит от SFP-модулейДальность передачи: Зависит от SFP-модулейПередача потерь: LFP (Link Fault Pass Through)DIP-переключатель: DIP-переключатель 1: технология удаленного сброса PD (PRRT) включена/выключена; DIP-переключатель 2: LFP (Link Fault Pass) включена/выключена; DIP-переключатель 3: 100Mbps/1000MbpsСветодиодный индикатор: Светодиодный индикатор состояния питания, светодиодный индикатор IEEE802.3af/at PoE Enabled, светодиодный индикатор IEEE 802.3bt PoE Enabled, Ethernet-порты: On-Link/Flash-передача данных, SFP: Link/ActiveКорпус: Металл, защита IP30Монтаж: Крепление на DIN-рейку, настенное крепление (опция)Размеры (Ш × В × Г): 30 × 95 × 75 ммВес: Единица измерения: 0.59 фунтов; доставка: 0.81 фунтПодключение питания: Съемный 4-контактный клеммный блокВходное напряжение: 48 В-55 В постоянного тока, резервный входИзбыточность питания: ДаПотребляемая мощность системы: 3 ВтМакс. Бюджет питания PoE: Макс. 90 ВтЗащита от перегрузки по току: ПрисутствуетЗащита от обратной полярности: ПрисутствуетТемпература эксплуатации: от -10° до 65° C (от 14° до 149° F)Температура хранения: от -40° до 85° C (от -40° до 185° F)Относительная влажность окружающей среды: от 5% до 95% без конденсацииСертификаты: FCC, CEUL 61010-1 / UL 61010-2-201: ✔EMI: FCC Part 15 Subpart B Class A, CE EN55032/EN 61000-6-4 Class AEMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)Испытания на устойчивость: Свободное падение: IEC60068-2-32, Удар: IEC 60068-2-27, Вибрация: IEC 60068-2-6Зеленый: Соответствует RoHSГарантия: 5 лет
