Преобразователь скорости IMP-C100-ST-S3-T

средадля измерения температурыдавление

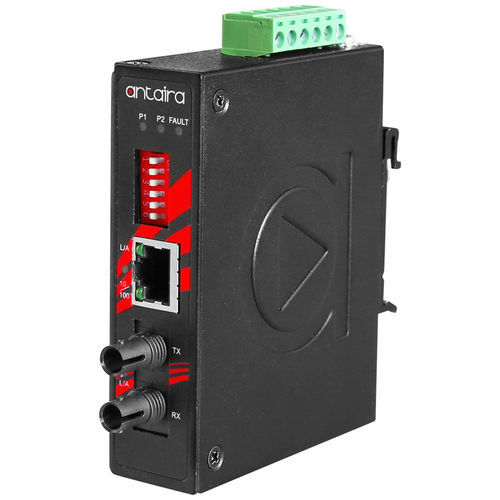

Обзор продукта IMP-C100-ST-S3-T компании Antaira Technologies - это компактный медиаконвертер Ethernet на оптоволокно с классом защиты IP30, оснащенный портом Ethernet 10/100TX с поддержкой стандарта IEEE 802.3at и высокой мощности PoE (до 30 Вт), а также фиксированным оптоволоконным интерфейсом с разъемами ST.Данная модель поддерживает одномодовый режим и предназначена для промышленных применений, требующих увеличения расстояния по оптоволокну при минимальном использовании пространства. Она имеет встроенные функции "Link Fault Pass Through" (LFP) и "Far End Fault" (FEF), резервные входы питания 48~55 В постоянного тока, защиту от обратной полярности и перегрузки по току. Модель поддерживает ориентацию на DIN-рейку и настенный монтаж и обеспечивает диапазон рабочих температур -40° ~ 80°C.Особенности1× 10/100TX Fast Ethernet с поддержкой IEEE 802.3at PoE+1× 100FX ST Connector (Single-Mode)Порт RJ45 поддерживает Auto MDI / MDI-X FunctionAuto Negotiation Speed, Half / Full DuplexStore-and-Forward Switching ArchitectureBuilt-in Link Fault Pass Through (LFP)Built-in Far End Fault (FEF)Wide-Range Redundant Power DesignRedundant Power Input: 48~55 ВDCЗащита от переполюсовки питанияЗащита от перегрузки по токуДля монтажа на DIN-рейку или на стенуЗащита от перегрузки по токуIP30Защита от перегрузки по токуIP30Защита от перегрузки5-летняя гарантияСостав поставки1 - кабель постоянного тока -18 AWG и разъем постоянного тока 5,5x2,1 мм1 - IMP-C100-ST-S3-T1 - руководство по быстрой установке1 - комплект кронштейнов и винтов для настенного монтажаТехнические характеристикиСтандарты IEEE: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3af/at Power Over EthernetТип обработки: Store and ForwardПротокол: CSMA/CDFУправление потоком: IEEE 802.3x управление потоком обратного давленияБуфер памяти: 128 кбитСкорость передачи данных: 14,880pps для порта Ethernet, 148,800pps для порта Fast EthernetКоличество портов Ethernet: 1 порт10/100 BASE-T(X): 1 × RJ45 Порт/10/100TX, автоматическое согласование скорости, полно/полудуплексный режим и автоматическое подключение MDI/MDI-XПорт PoE: 1 порт (30 Вт/порт)Назначение контактов PoE: V+, V+, V-, V-, для контактов 1, 2, 3, 6 (End-span, Mode A)Количество портов оптоволокна: 1 порт100 BASE-FX Fiber: 1 × 100FX ST тип разъема, одномодовый: 9/125um или 10/125umДлина волны: 1310 нмДальность передачи: 30 кмПередние потери связи: LFP (Link Fault Pass Through)DIP-переключатель: DIP-переключатель 1: LFP Enable/Disable; DIP-переключатель 2: Converter Mode/Switch Mode; DIP-переключатель 3: Fiber Port Half-Duplex Mode; DIP-переключатель 4: Copper Port Auto-negotiation Disable/Enable; DIP-переключатель 5: Медный порт 10 Мбит/с/100 Мбит/с; DIP-переключатель 6: Полудуплексный режим медного портаСветодиодные индикаторы: Питание 1, Питание 2, Неисправность: Вкл/Выкл; Оптоволоконный порт: Link/Act; Ethernet Port: Link/Act; PoE: Вкл - подключение к PD-устройствамКорпус: Металл, защита IP30Монтаж: Крепление на DIN-рейку, настенное крепление (опция)Размеры (Ш × В × Г): 26 × 95 × 75 ммВес: Единица измерения: 0.661 фунт; доставка: 0.903 фунтаПодключение питания: Съемный 6-контактный клеммный блокВходное напряжение: 48 В-55 В постоянного тока, резервный входИзбыточность питания: ДаРелейный выход: 24 В постоянного тока, 1 А резистивныйПотребляемая мощность системы: 2,4 ВтМакс. Бюджет мощности PoE: Макс. 30 ВтЗащита от перегрузки по току: ПрисутствуетЗащита от обратной полярности: ПрисутствуетТемпература эксплуатации: от -40° до 80° C (от -40° до 176° F)Температура хранения: от -40° до 85° C (от -40° до 185° F)Относительная влажность окружающей среды: от 5% до 95% без конденсацииСертификаты: FCC, CE, UL 61010-1 / UL 61010-2-201EMI: FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class AEMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)Испытания на устойчивость: Свободное падение: IEC60068-2-32, Удар: IEC 60068-2-27, Вибрация: IEC 60068-2-6Зеленый: Соответствует RoHSГарантия: 5 лет
