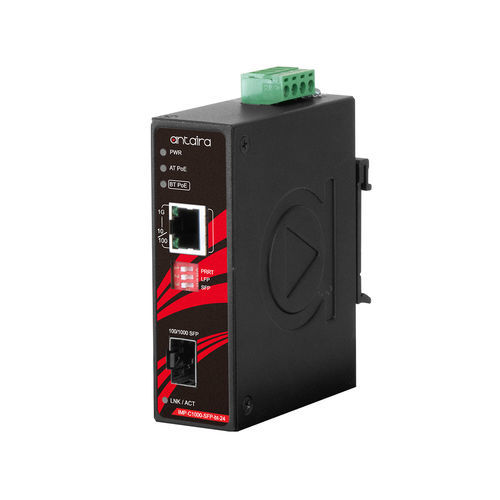

Преобразователь протокола IMP-C1000-SFP-bt-24-T

длины волнскоростисреда

Обзор продукта Компактный промышленный гигабитный медиаконвертер IEEE 802.3bt Ethernet-to-Fiber, 1*10/100/1000T RJ45 (90W/порт) на 1*100/1000 слот SFP; входное напряжение 12~55VDC, EOT: -40° до 75°C. Введение Серия IMP-C1000-SFP-bt-24 от Antaira Technologies - это компактный гигабитный медиаконвертер Ethernet-to-Fiber с рейтингом IP30, оснащенный портом Ethernet 10/100/1000T, поддерживающим высокомощный PoE IEEE 802.3bt, обеспечивающим до 90 ватт, и имеющим слот SFP с двойной скоростью 100/1000. Он идеально спроектирован для промышленных приложений, требующих расширения расстояния и высоких пропускных способностей. Эта небольшая форма идеально подходит для экономии пространства в уличных приложениях, таких как автоматизация заводов, безопасность, транспортировка ITS, энергетика/коммунальные услуги, очистные сооружения и любые другие экстремальные погодные условия. Серия IMP-C1000-SFP-bt-24 имеет встроенную функцию технологии удаленного сброса PD (PRRT). Функция PRRT позволяет пользователю удаленно перезагружать медиаконвертер и сбрасывать подключенное устройство с питанием (PD). Устройство также имеет резервные входы питания 12~55VDC с защитой от обратной полярности и перегрузки по току. Эта серия продуктов поддерживает как DIN-рейку, так и настенные ориентации, и существует две модели диапазона рабочих температур в STD: -10°C до 65°C и EOT: -40°C до 75°C. Особенности - 1-порт 10/100/1000T RJ45 с PoE, совместимым с IEEE 802.3bt - 1-порт 100/1000X слот SFP - Поддержка функции передачи неисправности связи (LFP) - Поддержка функции технологии удаленного сброса PD (PRRT) - Прочный металлический корпус IP30 - Вход питания: 12~55VDC в 4-контактном клеммном блоке - Установка на DIN-рейку или настенная установка - Диапазон рабочих температур: EOT: -40° до 75°C - Гарантия 5 лет Содержимое упаковки - 1 - Руководство по быстрой установке - 1 - IMP-C1000-SFP-bt-24-T - 1 - Комплект настенного крепления с винтами - 1 - Кабель постоянного тока - 18 AWG и разъем постоянного тока 5.5x2.1мм Дополнительные аксессуары - SFP-100M-T: 100 Мбит/с оптоволоконный SFP-трансивер, многомодовый 2 км / LC / 1310 нм, -40º~85ºC - SFP-100S20-T: 100 Мбит/с оптоволоконный SFP-трансивер, одномодовый 20 км / LC / 1310 нм, -40º~85ºC - SFP-M-T: 1 гигабитный оптоволоконный SFP-трансивер, многомодовый 550M / LC / 850 нм, -40º~85ºC - SFP-S10-T: 1 гигабитный оптоволоконный SFP-трансивер, одномодовый 10 км / LC / 1310 нм, -40º~85ºC Технические характеристики - Стандарты IEEE: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3z 1000BASE-X Gigabit Fiber, IEEE 802.3af/at/bt Power over Ethernet - Тип обработки: Хранение и пересылка - Протокол: CSMA/CD - Управление потоком: Управление потоком IEEE 802.3x, управление потоком обратного давления - Размер таблицы MAC: 8K - Джамбо-фрейм: 10K байт - Буфер памяти: 1Mbit - Скорость передачи: 14,880pps для Ethernet-порта, 148,800pps для Fast Ethernet-порта, 1,488,000pps для Gigabit Ethernet-порта - Количество Ethernet-портов: 1 порт - 10/100/1000 BASE-T(X): 1 × RJ45 порт с 10/100/1000T с IEEE 802.3bt PoE, автоматическая скорость переговоров, режим полного/половинного дуплекса и автоматическое подключение MDI/MDI-X - PoE-порт: 1 порт (90W/порт) - Назначение контактов PoE: V+, V+, V-, V-, для контактов 1, 2, 3, 6 (End-span, Mode A) - Количество оптоволоконных портов: 1 порт - 100/1000 BASE-(F)X SFP: 1 порт - Длина волны: Относится к модулям SFP - Дистанция передачи: Зависит от модулей SFP - Передача потери связи: LFP (Link Fault Pass Through) - DIP-переключатель: DIP-переключатель 1: Технология удаленного сброса PD (PRRT) Включить/Выключить; DIP-переключатель 2: LFP (Link Fault Pass) Включить/Выключить; DIP-переключатель 3: 100Mbps/1000Mbps - Светодиодный индикатор: Светодиодный индикатор состояния питания, светодиодный индикатор PoE IEEE802.3af/at, светодиодный индикатор PoE IEEE 802.3bt; Ethernet-порты: Передача данных On-Link/Flash; SFP: Связь/Активный - Корпус: Металл, защита IP30 - Монтаж: Установка на DIN-рейку, настенная установка (опционально) - Размеры (Ш × В × Г): 30 × 95 × 75 мм - Вес: Устройство: 0.74 lb; Доставка: 0.97 lb - Подключение питания: Съемный 4-контактный клеммный блок - Входное напряжение: 12V–55V DC, резервный вход - Резервирование питания: Да - Потребление энергии системой: 3 Вт - Максимальный бюджет мощности PoE: Макс. 90 Вт - Защита от перегрузки по току: Присутствует - Защита от обратной полярности: Присутствует - Рабочая температура: -40° до 75° C (-40° до 167° F) - Температура хранения: -40° до 85° C (-40° до 185° F) - Относительная влажность окружающей среды: 5% до 95% без конденсации - Сертификации: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - EMI: FCC Часть 15 Подчасть B Класс A, CE EN55032/EN 61000-6-4 Класс A - EMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Магнитное поле) - Тестирование стабильности: Свободное падение: IEC60068-2-32, Удар: IEC 60068-2-27, Вибрация: IEC 60068-2-6 - Экологичность: Соответствует RoHS - Гарантия: 5 лет
