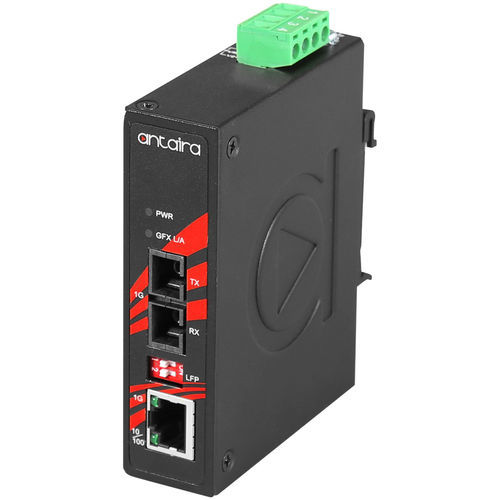

Преобразователь протокола IMC-C1000-M

длины волнскоростисреда

Обзор продукта Серия IMC-C1000-M от Antaira Technologies представляет собой компактный гигабитный медиаконвертер Ethernet-to-Fiber с рейтингом IP30, оснащенный портом Ethernet 10/100/1000TX и фиксированным волоконным интерфейсом, поддерживающим разъемы ST или SC в зависимости от модели. Существуют модели, поддерживающие многомодовый и одномодовый режимы для поддержки приложений с различными расстояниями волокна. Он идеально спроектирован для промышленных приложений, требующих увеличения расстояния и высокой пропускной способности. Серия IMC-C1000-M имеет встроенную функцию "Link Fault Pass Through" (LFP) и "Far End Fault" (FEF) с резервными входами питания 12~48VDC с защитой от обратной полярности и перегрузки по току. Эта серия продуктов поддерживает как DIN-рейку, так и настенные ориентации и предоставляет модели с диапазоном рабочих температур в STD: -10°C до 70°C. Особенности - 1*10/100/1000Tx гигабитный Ethernet - 1*1000x разъем SC/ST (многомодовый / одномодовый) - Порт RJ45 поддерживает функцию Auto MDI / MDI-X - Автоматическая скорость согласования, полудуплекс / полный дуплекс - Архитектура коммутации Store-and-Forward - Встроенная функция Link Fault Pass Through (LFP) - Встроенная функция Far End Fault (FEF) - Поддержка Jumbo Frame: 10k байт - Широкодиапазонный резервный дизайн питания - Резервный вход питания: 12~48VDC - Защита от обратной полярности - Защита от перегрузки по току - Установка на DIN-рейку или настенная установка - Защита IP30 - Гарантия 5 лет Содержимое упаковки - Кабель DC - 18 AWG с разъемом DC 5.5x2.1mm - IMC-C1000-M - Комплект настенных креплений с винтами Дополнительные аксессуары - DIN-RACK-2U: Адаптер для монтажа на 19" стойку для всех продуктов, монтируемых на DIN-рейку, высота 2U Технические характеристики Технология - Стандарты IEEE: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit Fiber - Тип обработки: Store and Forward - Протокол: CSMA/CD - Управление потоком: Управление потоком обратного давления IEEE 802.3x Производительность - Размер таблицы MAC: 8K - Jumbo Frame: 10K байт - Буфер памяти: 1Mbit - Скорость передачи: 14,880pps для Ethernet-порта, 148,800pps для Fast Ethernet-порта, 1,488,000pps для Gigabit Ethernet-порта Интерфейс Ethernet - Количество портов Ethernet: 1 порт - 10/100/1000 BASE-T(X): 1 × RJ45 порт с 10/100/1000T(X), автоматическая скорость согласования, режим полудуплекс/полный дуплекс и автоматическое подключение MDI/MDI-X Волоконный интерфейс - Количество волоконных портов: 1 порт - Волокно 1000 BASE-X: 1 × разъем типа SC 1000 - Многомодовый: 50/125um или 62.5/125um - Длина волны: 850nm - Дистанция передачи: 550 м - Передача потери связи: LFP (Link Fault Pass Through) Другой интерфейс - DIP-переключатель: DIP-переключатель 1(ON) & DIP-переключатель(OFF): LFP (Link Fault Pass) Включен; DIP-переключатель 1(OFF) & DIP-переключатель(OFF): LFP (Link Fault Pass) Отключен - Светодиодный индикатор: Питание (PWR): Вкл / Выкл; Волоконный порт (GFX): Связь / Действие; Ethernet-порт: Связь / Действие Механические характеристики - Корпус: Металл, защита IP30 - Монтаж: Установка на DIN-рейку, настенная установка (Опционально) - Размеры (Ш × В × Г): 26 × 95 × 75 мм - Вес: Устройство: 0.595 lb; Доставка: 0.86 lb Требования к питанию - Подключение питания: Съемный 4-контактный клеммный блок - Входное напряжение: 12V–48V DC, резервный вход - Резервирование питания: Да - Потребление энергии системой: 2.2 Вт - Защита от перегрузки по току: Присутствует - Защита от обратной полярности: Присутствует Экологические ограничения - Рабочая температура: -10° до 70° C (14° до 158° F) - Температура хранения: -40° до 85° C (-40° до 185° F) - Относительная влажность окружающей среды: 5% до 95% без конденсации Регуляторные одобрения - Сертификации: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - EMI: FCC Часть 15 Подчасть B Класс A, CE EN 55032 Класс A, EN 61000-6-4 Класс A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Магнитное поле) - Тестирование на стабильность: Свободное падение: IEC60068-2-32, Удар: IEC 60068-2-27, Вибрация: IEC 60068-2-6 - Зеленый: Соответствует RoHS - Гарантия: 5 лет
