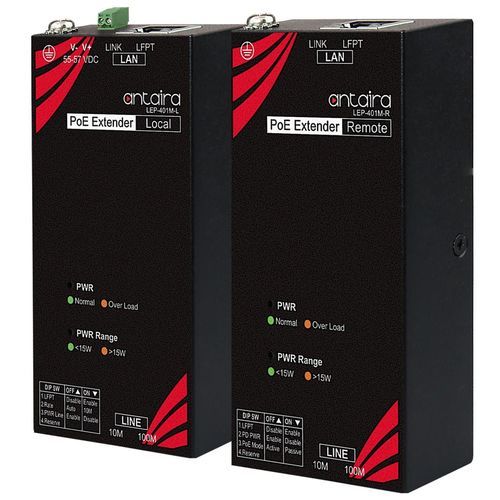

Удлинитель Ethernet LEP-401M-KIT

промышленныйPoE

Обзор продуктаПромышленный IP30 Ethernet-удлинитель, 800 метров 10/100 Мбит/с Ethernet PoE-удлинитель (локальный и удаленный конец)ВведениеКомплект LEP-401M-KIT компании Antaira Technologies содержит оба устройства LEP-401M-L и LEP-401M-R. Первый представляет собой приемопередатчик с одним портом Ethernet и одним портом инжектора PoE Long Reach, а второй - приемник с одним портом PoE Long Reach Extender и одним портом PoE PSE Ethernet.LEP-401M-KIT значительно превышает ограничение расстояния в 100 метров по кабелю RJ45. До 800 метров данные и питание могут передаваться одновременно по кабелю UTP. Этот комплект полностью соответствует стандартам IEEE 802.3, 802.3u, 802.3af/at. Состояние работы можно локально контролировать с помощью набора диагностических светодиодов, расположенных на передней и задней панелях.ОсобенностиПоддерживает стандартный выход PoE IEEE 802.3af/at (удаленный конец)Поддержка MDI/MDI-X Auto-CrossoverПоддержка Auto-NegotiationВход питания постоянного тока (55~57 В) (локальный конец)Поддержка Auto & Manual mode configuration for the Ethernet portIP30 ProtectionWall MountableOperating Temperature Range: -40°C to 75°C5-Year WarrantyPackage ContentLEP-401M-L: Двухконтактный клеммный блок и комплект кронштейнов для настенного монтажа с винтамиLEP-401M-R: Комплект кронштейнов для настенного монтажа с винтамиТехнические характеристикиТехнологияСтандарты IEEE: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3af/at Power over EthernetТип обработки: Store and ForwardПротокол: CSMA/CDFУправление потоком: IEEE 802.3x управление потоком противодавленияПроизводительностьСкорость передачи данных: 14,880pps для Ethernet, 148,800pps для Fast EthernetИнтерфейс EthernetКоличество портов Ethernet: LEP-401M-L: 1 порт10/100 BASE-T(X): LEP-401M-L: 1 порт для LAN, 1 порт для расширения расстояния; LEP-401M-R: 1 порт для LAN (PoE/PSE), 1 порт для расширения расстоянияПорт PoE: LEP-401M-R: 1 порт PSE (30 Вт/порт)Назначение выводов PoE: V+, V+, V-, V-, для контактов 1, 2, 3, 6Другие интерфейсыDIP-переключатель:LEP-401M-L: DIP 1: LFPT Off/On; DIP 2: Rate Auto/10M; DIP 3: PWR Line Enable/Disable; DIP 4: ReservedLEP-401M-R: DIP 1: LFPT Off/On; DIP 2: PD PWR Enable/Disable; DIP 3: PoE Mode Active/Passive; DIP 4: ReservedСветодиодные индикаторы:LEP-401M-L: Питание (зеленый); Диапазон мощности доставки 15 Вт (зеленый); LFPT (янтарный); LAN Link активен (зеленый), Line Speed/Link активен 10M (янтарный), 100M (зеленый)LEP-401M-R: Питание (зеленый); Диапазон мощности PoE для PD 15 Вт (зеленый); LFPT (янтарный); LAN Link active (зеленый); Line Speed/Link active 10M (янтарный), 100M (зеленый)Механические характеристикиКорпус: Металл, защита IP30Монтаж: Настенное креплениеРазмеры (Ш × В × Г): 52 x 25 x 102,5 ммВес: Единица измерения: 0.38 lb; Shipping: 0.75 фунтовТребования к питаниюПодключение питания: 2-контактный съемный клеммный блокВходное напряжение: 55~57 В постоянного токаПотребляемая мощность системы: LEP-401M-L: Макс. PoE Power Budget: 30WSЗащита от перенапряжения: защита от перенапряжения 4KV для UTPВыходное напряжение: PoE 30WОкружающие пределыТемпература эксплуатации: от -40° до 75° C (от -40° до 167° F)Температура хранения: от -40° до 85° C (от -40° до 185° F)Относительная влажность окружающей среды: от 5% до 95% без конденсацииРегламентирующие утвержденияСертификаты: FCC, CEEMI: FCC Part 15 Subpart B Class A, CE EN55032, EN55035EMS: EN 61000-4-2:2009, EN IEC 61000-4-3:2020, EN 61000-4-4:2012, EN 61000-4-5:2014/A1:2017, EN 61000-4-6:2014/AC:2015, EN 61000-4-8:2010Зеленый: Соответствует RoHSГарантия: 5 лет
