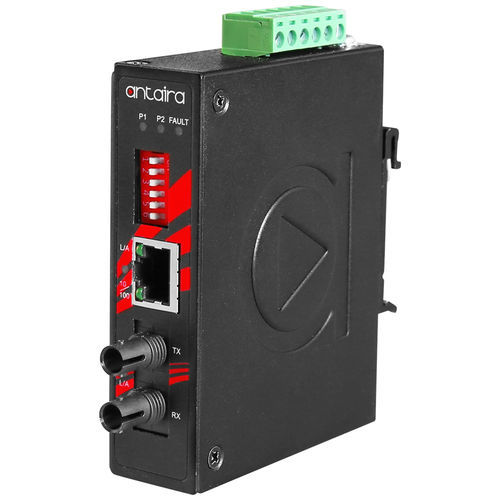

Преобразователь протокола IMP-C100-ST-M

длины волнскоростисреда

Обзор продукта IMP-C100-ST-M от Antaira Technologies - это компактный медиаконвертер Ethernet-to-fiber с рейтингом IP30, оснащенный портом Ethernet 10/100TX, поддерживающим высокомощный PoE IEEE 802.3at (до 30 ватт), и фиксированным оптоволоконным интерфейсом с поддержкой разъема ST. Модель поддерживает многомодовый режим для приложений с различными расстояниями и типами волокон. Она разработана для промышленных приложений, требующих увеличения расстояния оптоволокна при минимальном использовании пространства. IMP-C100-ST-M имеет встроенную функцию "Link Fault Pass Through" (LFP) и "Far End Fault" (FEF) с входами резервного питания 48~55VDC с защитой от обратной полярности и перегрузки по току. Модель поддерживает как DIN-рейку, так и настенные ориентации и обеспечивает диапазон рабочих температур в STD: от -10°C до 70°C. Особенности - 1*10/100TX Fast Ethernet с поддержкой PoE+ по стандарту IEEE 802.3at - 1*100FX разъем ST (многомодовый) - Порт RJ45 поддерживает функцию Auto MDI / MDI-X - Автоматическая скорость согласования, полудуплекс/полный дуплекс - Архитектура коммутации Store-and-Forward - Встроенная функция Link Fault Pass Through (LFP) - Встроенная функция Far End Fault (FEF) - Широкий диапазон резервного питания - Вход резервного питания: 48~55VDC - Защита от обратной полярности - Защита от перегрузки по току - Установка на DIN-рейку или настенная установка - Защита IP30 - Гарантия 5 лет Содержимое упаковки - 1 - DC кабель –18 AWG и DC разъем 5.5x2.1mm - 1 - IMP-C100-ST-M - 1 - Руководство по быстрой установке - 1 - Набор настенных креплений и винтов Технические характеристики - Стандарты IEEE: IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Fast Ethernet 100BASE-TX, IEEE 802.3af/at Power Over Ethernet - Тип обработки: Store and Forward - Протокол: CSMA/CD - Управление потоком: Управление потоком обратного давления IEEE 802.3x - Буфер памяти: 128 kbits - Скорость передачи: 14,880pps для Ethernet порта, 148,800pps для Fast Ethernet порта - Количество Ethernet портов: 1 порт - 10/100 BASE-T(X): 1 × RJ45 порт с 10/100TX, автоматическая скорость согласования, полудуплекс/полный дуплекс режим и автоматическое подключение MDI/MDI-X - PoE порт: 1 порт (30W/порт) - Назначение пинов PoE: V+, V+, V-, V-, для пинов 1, 2, 3, 6 (End-span, Mode A) - Количество оптоволоконных портов: 1 порт - 100 BASE-FX оптоволокно: 1 × 100FX разъем типа ST; многомодовый: 50/125um или 62.5/125um - Длина волны: 1310nm - Дистанция передачи: 2 км - Link Loss Forward: LFP (Link Fault Pass Through) - DIP переключатель: DIP-переключатель 1: LFP (Link Fault Pass) Включить/Выключить; DIP-переключатель 2: Режим конвертера/Режим коммутатора; DIP-переключатель 3: Полудуплексный режим оптоволоконного порта/Полудуплексный режим; DIP-переключатель 4: Отключение/Включение автоматического согласования медного порта; DIP-переключатель 5: Медный порт 10Mbps/100Mbps; DIP-переключатель 6: Полудуплексный режим медного порта/Полудуплексный режим - Светодиодный индикатор: Питание 1, Питание 2, Ошибка: Вкл / Выкл; Оптоволоконный порт: Связь / Действие; Ethernet порт: Связь / Действие; PoE: Вкл-подключено к PD устройствам - Корпус: Металл, защита IP30 - Монтаж: Установка на DIN-рейку, Настенная установка (Опционально) - Размеры (Ш × В × Г): 26 × 95 × 75 мм - Вес: Устройство: 0.661 lb; Доставка: 0.903 lb - Подключение питания: Съемный 6-контактный клеммный блок - Входное напряжение: 48V–55V DC, Резервный вход - Резервирование питания: Да - Релейный выход: 24V DC, 1A резистивный - Потребление энергии системой: 2.4 Ватт - Максимальный бюджет мощности PoE: Макс. 30 Ватт - Защита от перегрузки по току: Присутствует - Защита от обратной полярности: Присутствует - Рабочая температура: -10° до 70° C (14° до 158° F) - Температура хранения: -40° до 85° C (-40° до 185° F) - Относительная влажность окружающей среды: 5% до 95% без конденсации - Сертификации: FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI: FCC Часть 15 Подчасть B Класс A, CE EN 55032 Класс A, EN 61000-6-4 Класс A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Магнитное поле) - Тестирование стабильности: Свободное падение: IEC60068-2-32, Удар: IEC 60068-2-27, Вибрация: IEC 60068-2-6 - Экологичность: Соответствует RoHS - Гарантия: 5 лет
