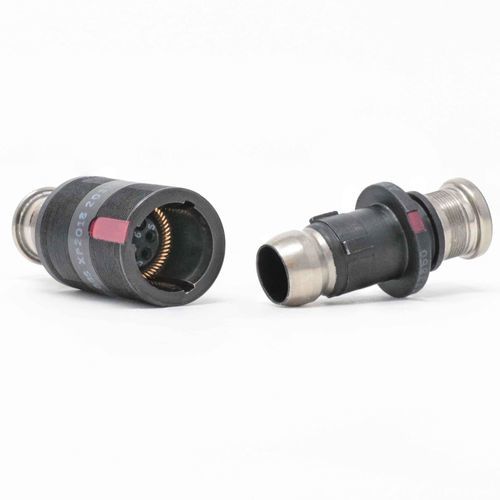

Соединитель для передачи данных 2M Warrior Grip

для источника электропитанияобжимнойвставляемый

Описание
Серия Warrior Grip от Amphenol — это микро‑миниатюрный круглый разъем в стиле Nett Warrior, разработанный для обеспечения быстрого заряда (10 A) непосредственно пользователю при сохранении легкости и прочности конструкции. Производный от семейства 2M804 push-pull, он имеет улучшенные силы сцепления/отсоединения, селективно покрытые алюминиевые корпуса для повышенной проводимости и обратную совместимость с контактами размера #23. Система гнездовых контактов обеспечивает снижение нагрева примерно на 26% по сравнению с конкурентами и соответствует пределам температурного воздействия MIL-STD-1472.

Ключевые особенности

• Микро‑миниатюрный круглый разъем, push-pull соединение
• Взаимосовместим с существующими Nett Warrior push-pull разъемами
• Производный от 2M804 с возможностью быстрой зарядки 10 A
• Уникальное значение силы отсоединения: 13 ± 3 lbs
• Алюминиевые корпуса с селективным покрытием (никель и черный цинк‑никель)
• Отличное встроенное EMI-экранирование
• Доступен в 2 конфигурациях контактов
• Типы окончания: обжим, паяльная чашка или PCB-хвост (размер 23)
• Защита: IPX7 при соединении и полном кабельном подключении

Применения

• Связь на поле боя и системы C6ISR
• Наземные транспортные средства и бортовая электроника
• Носимое персоналом оборудование для питания и связи

Техническая информация
Преимущества продукта

• Обеспечивает быструю зарядку 10 A непосредственно пользователю
• Снижение тепловыделения (~26% улучшение) для повышенной надежности под нагрузкой
• Селективное покрытие корпусов улучшает проводимость и коррозионную стойкость
• Быстрее и проще отсоединяется по сравнению с 2M804
• Разнообразие вариантов монтажа и окончаний для гибкости проектирования

Материалы и покрытия

• Алюминиевые корпуса с селективным никелевым и черным цинк‑никелевым покрытием

Типы контактов и окончания

• Доступны 2 конфигурации контактов
• Размер контакта: #23
• Окончания: обжим, паяльная чашка, PCB-хвост

Экологические характеристики

• Долговечность: до 1 000 циклов соединения
• Рабочая температура: -65°C до 175°C (соответствует MIL-STD-1472)
• Уплотнение: IPX7 при соединении и полном кабельном подключении

Электрические характеристики

• Номинал контакта: до 10 A (возможность быстрой зарядки)

Технические характеристики

• Серия / Название: 2M Warrior Grip
• Тип разъема: микро‑миниатюрный круглый, push-pull соединение
• Конфигурации контактов: 2 доступные
• Размер контакта: #23
• Номинал контакта: до 10 A
• Варианты окончаний: обжим, паяльная чашка, PCB-хвост
• Сила отсоединения: 13 ± 3 lbs
• EMI‑экранирование: встроенное
• Долговечность: до 1 000 циклов соединения
• Температурный диапазон: -65°C до 175°C (соответствует MIL-STD-1472)
• Класс защиты: IPX7 при соединении и полном кабельном подключении
• Материалы: алюминиевые корпуса с селективным никелевым и черным цинк‑никелевым покрытием
• Тепловые характеристики: ~26% улучшение в снижении нагрева по сравнению с конкурентами
