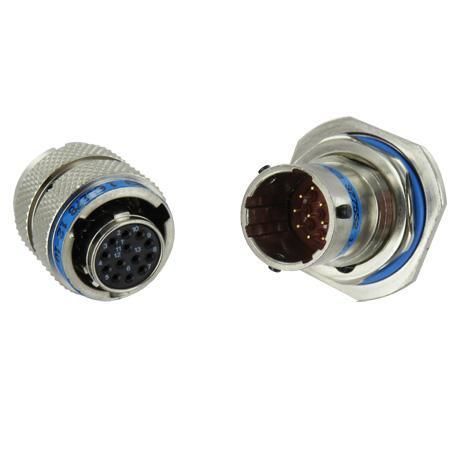

Соединитель РЧ SJT

для передачи данныхдля источника электропитаниякруглый

Обзор
Семейство разъёмов SJT от Amphenol Socapex основано на MIL-DTL-38999 серий I и II (Series 1.5). Это круглый разъём с обратным байонетным соединением и быстрым сцеплением в 1/4 оборота, разработанный для эксплуатации в суровых условиях в военной и аэрокосмической технике. Доступны различные типы корпусов и стили розеток, доступны исполнения, соответствующие RoHS и REACH.

Ключевые характеристики

• Производная от MIL-DTL-38999 Series I & II (Series 1.5)
• Обратная байонетная муфта с быстрым сцеплением 1/4 оборота
• Более 60 стандартных компоновок контактов (от 1 до 128 контактов)
• Усиленная конструкция, высокая стойкость к ударам и вибрации
• Несколько материалов и покрытий; доступны исполнения, совместимые с RoHS и REACH

Применения

• Военные машины
• Полевые коммуникации (C5ISR)
• Военная и аэрокосмическая авионика

Преимущества продукта

• 100% scoop-proof конструкция контактов; совместимость по длинам с MIL-DTL-38999 Series I
• Стандартные размеры монтажа (MIL-DTL-38999, Series II)
• Стили розеток: квадратный фланец, фиксирующая гайка, inline
• Быстрое сцепление: полное сцепление за 1/4 оборота муфтовой гайки
• Соответствие европейским спецификациям PAN6433-2 и LN29729

Материалы и покрытия

• Опции из алюминия: оливково-зелёное кадмирование, никель, чёрный цинк-никель
• Доступны покрытия, совместимые с RoHS

Типы контактов и окончания

• Более 60 компоновок контактов
• Размеры контактов от 22D до 12
• Поддержка силовых, сигнальных, коаксиальных и высокоскоростных (#12) контактов
• Типы окончаний: обжим (crimp) и выводы для PCB

Эксплуатационные характеристики

• Ресурс сцепления: 500 циклов
• Рабочая температура: -65°C до 175°C (до 200°C в зависимости от материала/покрытия)
• Коррозионная стойкость (алюминий): 48–500 часов в зависимости от покрытия
• Степень защиты: IPX7 при сцеплении и полном кабельном подключении

Электрические характеристики

• Проводимость оболочек: ≤5 mΩ
• RF-показатели: 100 MHz до 10 GHz, минимальное затухание 50 dB
• Номинальный ток контакта: 5 A–23 A в зависимости от размера контакта

Технические характеристики

• Семейство модели: SJT (производное от 38999 Series)
• Соединение: обратная байонетная муфта, быстрое сцепление 1/4 оборота
• Компоновки контактов: >60 стандартных компоновок (1–128 контактов)
• Размеры контактов: 22D–12
• Типы контактов: power, signal, coax, high-speed
• Окончания: crimp, выводы для PCB
• Ресурс: 500 циклов
• Температурный диапазон: -65°C–175°C (в зависимости от материала/покрытия до 200°C)
• Ingress защита: IPX7 при сцеплении и кабельном подключении
• Проводимость корпуса: ≤5 mΩ
• RF: 100 MHz–10 GHz, мин. затухание 50 dB
• Ток: 5 A–23 A (в зависимости от размера контакта)
