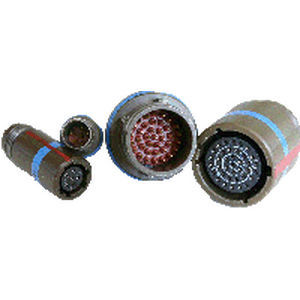

Соединитель РЧ SC39для передачи данныхдля источника электропитанияоптический
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- для передачи данных, для источника электропитания, РЧ, оптический
- Форма
- круглый
- Тип соединения
- вставной, с фланцем, крепление гайкой
- Электрическая спецификация
- тока, сильного тока
- Материал
- из нержавеющей стали, из алюминия, из никеля
- Степень защиты
- IP67
- Другие характеристики
- линейный, MiL
- Импеданс
МАКС.: 0 Ohm
МИН.: 0 Ohm
- Первичный ток
МАКС.: 100 A
МИН.: 3 A
- Рабочая температура
МАКС.: 200 °C
(392 °F)МИН.: -65 °C
(-85 °F)
Описание
Обзор
Ключевые особенности
Применения
Конструкция и преимущества
Материалы и покрытия
Типы контактов и окончания
Экологические характеристики
Электрические характеристики
Технические характеристики
- SC39 — быстросъемный круглый разъем, разработанный на базе конструкции MIL‑DTL‑38999 Серия III, предназначен для авиационно‑космических и оборонных применений, требующих быстрой отсоединяемости в рабочих условиях.
Ключевые особенности
- Пружинный механизм быстрого разъединения с 100% защитой контактов (scoop-proof)
- Стандартные размеры корпуса от 9 до 17 (большие размеры по запросу)
- Модификации со стандартной и пониженной силой разделения
- Усиленное исполнение для высокой стойкости к ударам и вибрациям
- Различные материалы и покрытия; доступны версии, соответствующие RoHS и REACH
Применения
- Монтаж проводки и авионика для военных самолетов
- Связь C5ISR и боевая связь
- Ракетные комплексы
- Наземная техника и морские системы
- Космические и спутниковые интерфейсы
Конструкция и преимущества
- Доступные исполнения розеток и штекеров: с лямкой, квадратный фланец, контргайка, inline
- Силы разделения: стандарт 50–100 N; низкая <50 N
- Типичные силы посадки/вытаскивания: стандарт 5–10 kg; низкая <5 kg
- Совместим с контактами и вставками MIL‑DTL‑38999 Серия III
- Версии с интегрированным бэкшеллом или стойкой (двойной фланец) доступны
Материалы и покрытия
- Алюминий: оливковый кадмий или никелирование
- Нержавеющая сталь: пассивация
Типы контактов и окончания
- Более 80 возможных схем расположения контактов
- Размеры контактов от 23 HD до 4
- Варианты для сигналов, питания и высокоскоростные (Coax, Twinax, Quadrax, Octomax) и оптические муфты
- Окончания: обжим и PC‑tails (покрытие золотом и оловом доступны)
Экологические характеристики
- Ресурс соединения: 500 циклов
- Рабочая температура: -65°C до +175°C (до +200°C в зависимости от материала/покрытия)
- Устойчивость к коррозии: 48–500 часов (в зависимости от материала/покрытия)
- Степень защиты: IPX7 в собранном и полностью прокабеленном состоянии
Электрические характеристики
- Проводимость корпус‑к корпусу: 1–10 mΩ в зависимости от материалов и покрытий
- Пружина в розетке обеспечивает EMI‑защиту и проводимость корпуса
- Номиналы контактов: 3 A до 100 A в зависимости от типа контакта
Технические характеристики
- Модель: SC39
- Происходящий стандарт: совместим с MIL‑DTL‑38999 Серия III (контакты и вставки)
- Размеры корпуса: 9–17 (большие на заказ)
- Силы разделения: стандарт 50–100 N; низкая <50 N
- Силы вставки/извлечения: стандарт 5–10 kg; низкая <5 kg
- Конфигурации контактов: >80 возможных
- Размеры контактов: 23 HD до 4
- Токовые характеристики: 3 A–100 A
- Циклы соединения: 500
- Температурный диапазон: -65°C до +175°C (до +200°C в зависимости от покрытия)
- Степень защиты: IPX7 в собранном и полностью прокабеленном состоянии
- Проводимость корпус‑к корпусу: 1–10 mΩ
- Материалы/покрытия: Алюминий (olive drab Cadmium, никелированный), Нержавеющая сталь (пассивация)
- Окончания: обжим и PC‑tails (золото & олово)
