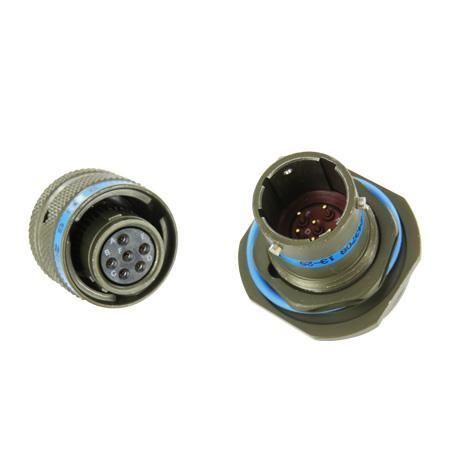

Соединитель радиочастота LJT - HE308 - 38999

для передачи данныхдля источника электропитанияоптический

Обзор
Серия LJT от Amphenol Socapex — семейство разъемов с байонетным замком, разработанное для аэрокосмических и военных применений. Предлагает широкий выбор компоновок контактов и типов оболочек при максимальной экономии веса и места. Серия LJT сертифицирована по MIL-DTL-38999 Серия I и HE308 и обеспечивает 100% защиту контактов. Доступны металлические и композитные версии, пригодные для суровых условий, таких как связи на поле боя, военная техника и авиационная электроника.

Ключевые особенности

• Дизайн 100% scoop proof
• Разъемы с байонетным замком и большим набором компоновок контактов и типов оболочек
• Более 60 компоновок контактов, от 1 до 128 контактов
• Усиленное исполнение с высокой стойкостью к ударам и вибрациям
• Различные материалы и покрытия, версии, соответствующие RoHS & REACH

Применение

• Военная техника
• Коммуникации на поле боя C5ISR
• Военная авиационная электроника

Преимущества продукта

• Несколько стилей гнезд: квадратный фланец, контргайка, inline
• Быстрое сцепление — полное совмещение за 1/4 оборота муфты
• Множество версий: интегрированный бэкшелл, стойка (двойной фланец) и др.

Материалы и покрытия

• Алюминий: olive drab cadmium, никель, черный цинк-никель
• Морская бронза (непокрытая)

Типы контактов и окончания

• Более 60 компоновок контактов
• Размеры контактов: 23 до 4/0
• Версии для сигналов, питания, высокоскоростные (Coax, Twinax, Quadrax, Octomax...) и оптические терминации
• Окончания: обжим и выводы для печатной платы (позолоченные и луженые варианты)

Эксплуатационные характеристики

• 500 циклов соединения
• Рабочая температура: -65°C до 175°C или до 200°C в зависимости от материала и покрытия
• Устойчивость к коррозии: от 48 до 500 часов в зависимости от материала и покрытия
• Класс защиты от проникновения: IPX7 при соединении и полном кабельном подключении

Электрические характеристики

• Сопротивление изоляции при комнатной температуре: 5,103 MΩ
• Номинальный ток контактов: от 3 A до 230 A (в зависимости от размера контакта, материала и покрытия)

Технические характеристики

• Квалификация: MIL-DTL-38999 Серия I & HE308
• Сцепление: байонет
• Компоновки контактов: более 60 (1 до 128 контактов)
• Доступные размеры контактов: 23 до 4/0
• Доступные типы оболочек: квадратный фланец, контргайка, inline, уменьшенный фланец, варианты rack & panel
• Материалы: алюминиевые варианты с различными покрытиями, морская бронза непокрытая
• Окончания: обжим и выводы для плат (позолоченные & луженые)
• Долговечность сцепления: 500 циклов
• Температурный диапазон: -65°C до 175°C или до 200°C в зависимости от конфигурации
• Защита от проникновения: IPX7 при соединении и полном кабельном подключении
• Доступные документы: технические паспорта для конкретных компоновок контактов и силовых вставок
