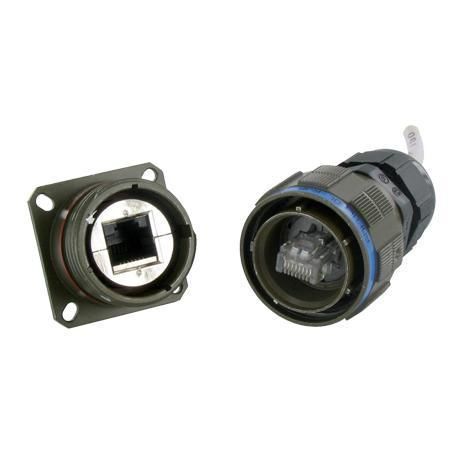

Модуль разъема для передачи данных RJF TV

RJ45Ethernetкруглый

Обзор
Серия Ethernet-разъёмов Amphenol Socapex RJF TV — это линейка высокопроизводительных разъёмов, разработанных для обеспечения надёжного Ethernet-соединения в суровых и требовательных условиях. Доступна в вариантах Cat5e, Cat6 и Cat6A; разъёмы имеют металлический корпус, механизм блокировки push-pull и интегрированные уплотнения для защиты от пыли, жидкостей и механических нагрузок. Обратная совместимость со стандартными интерфейсами RJ45; поддерживает различные типы и диаметры кабелей.

Ключевые особенности

• Защита от жидкости и пыли (IP68)
• Устойчивость к ударам, вибрации и растяжению
• Для полевых работ не требуются специальные инструменты
• Механическое кодирование/поляризация в 4 положениях

Применение

• Полевые коммуникации, C4ISR
• Сбор и передача данных в жестких условиях
• Бронированные машины
• Боевые корабли
• Массовый железнодорожный транспорт

Техническая информация
Дополнительные особенности

• Улучшенная защита от помех (EMI)
• Механизм соединения с резьбой Tri-Start (MIL-DTL-38999 Series III) с устройством против рассоединения - размер корпуса 19
• Прочные металлические корпуса
• Удержание RJ45 в вилке: 100 N (осевое)
• Ресурс спаривания: минимум 500 циклов
• Совместимость с диаметрами кабеля от 6 мм до 13 мм

Передача данных

• Cat.5e: Ethernet Class D по ISO/IEC 11801 — поддерживает 10Base-T, 100Base-TX и 1000Base-T до 100 МГц (TIA/EIA568B)
• Cat.6: Ethernet Class E по ISO/IEC 11801 — поддерживает 10Base-T, 100Base-TX и 1000Base-T до 250 МГц (TIA/EIA568B)
• Cat.6A: Ethernet Class Ea по ISO/IEC 11801 — поддерживает 10Base-T, 100Base-TX, 1000Base-T и 10GBase-T до 500 МГц (TIA/EIA568B)

Экологическая защита

• Уплотнение: IP68 (в сцепленном состоянии штекер & гнездо или крышка & гнездо)
• Сопротивление соляному туману: 48 ч для алюминиевого корпуса с никелевым или черным цинк-кобальтовым покрытием; >500 ч для алюминиевого корпуса с кадмиевым покрытием оливкового цвета; 500 ч для корпуса из морской бронзы
• Огнестойкость / Низкое дымообразование: UL94 V0 и NF F 16-101 & 16-102
• Вибрации: 10–500 Гц, 10 g, 3 оси — отсутствие разрывов более 10 нс
• Композитные версии протестированы по NAS 1599 (5–3000 Гц, 20 g, 12 ч)
• Удары: IK06 — эквивалентный тест: падение груза 250 г с 40 см на сцепленную пару
• Влажность: 21 день при 43°C, 98% влажности
• Рабочий температурный диапазон: -40°C до +85°C

Характеристики / технические спецификации

• Серия: RJF TV
• Класс герметичности: IP68 (сцеплено)
• Соединение: Tri-Start резьба (MIL-DTL-38999 Series III) с устройством против рассоединения
• Размер корпуса: 19 (Tri-Start резьбовое соединение)
• Материал: прочные металлические корпуса (доступны разные покрытия)
• Осевое удержание проводника RJ45: 100 N
• Долговечность сцепления: ≥500 циклов
• Совместимость по диаметру кабеля: 6 мм до 13 мм
• Поддерживаемые классы данных: Cat5e (до 100 МГц), Cat6 (до 250 МГц), Cat6A (до 500 МГц, включая 10GBase-T)
• EMI защита: металлизированная вставка для полной непрерывности экрана; доступны комплектующие усиленные 360° экранированные разъёмы
• Соляной туман: уровни зависят от покрытия (48 ч / >500 ч / 500 ч в зависимости от корпуса/покрытия)
• Пожар/дым: UL94 V0, NF F16-101 & 16-102
• Спецификация вибрации: 10–500 Гц, 10 g, 3 оси
• Спецификация ударов: IK06; композитный тест по NAS 1599 (5–3000 Гц, 20 g, 12 ч)
• Тест на влажность: 21 день при 43°C, 98% RH
• Температурный диапазон: -40°C до +85°C
