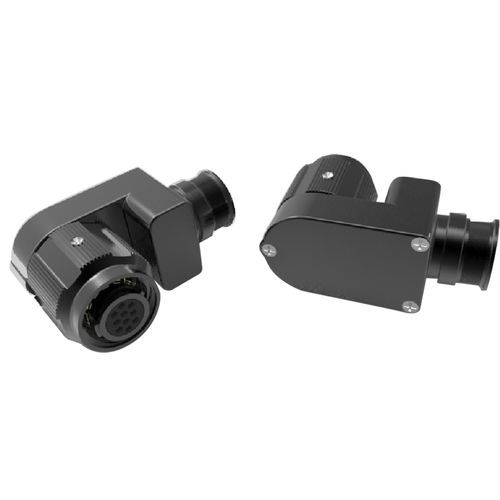

Соединитель РЧ 2M Python

с прямым угломуменьшенной толщиныкруглый

Описание
Микро‑миниатюрные разъёмы Amphenol 2M Python представляют собой низкопрофильную угловую вилку серий 2M801, 2M804 и 2M805. Они оснащены резьбовым или быстросъёмным соединением и интегрированными задними кожухами (только вилка), обеспечивая эффективную EMI‑экранировку и компактную установку на панели. Доступно двенадцать схем контактов от 3 до 130 контактов. Стандартные окончания: обжим или паяльная чаша (размер контакта 23). Материалы: алюминий (olive drab cadmium, black zinc nickel, nickel, покрытие Durmalon) и нержавеющая сталь (пассивация, никелирование).

Ключевые характеристики

• Микро‑миниатюрный круглый разъём
• Резьбовое или быстросъёмное соединение
• Интегрированные задние кожухи (только вилка)
• Отличная EMI‑защита
• Доступен в конфигурациях 2M801, 2M804 и 2M805
• Обжим или паяльная чаша, размер контакта 23

Применения

• Полевые коммуникации и системы C6ISR
• Бронетехника и наземные платформы
• Военная авионика и гражданская авиация
• Ракеты, БПЛА и воздушные платформы
• Снаряжение, носимое бойцом

Преимущества продукта

• Экономия места: низкопрофильный угловой корпус уменьшает выступ на панели
• Удобство обслуживания: съемная задняя панель облегчает извлечение контактов
• Расширенные варианты прокладки: несколько задних вводов кабеля для каждого размера разъёма

Материалы и покрытия

• Алюминий: Olive drab Cadmium, Black Zinc Nickel, Nickel, покрытие Durmalon
• Нержавеющая сталь: пассивация, никелирование

Типы контактов и окончания

• 12 конфигураций контактов (3–130 контактов в зависимости от конфигурации)
• Размер контакта 23
• Обжим или паяльная чаша

Экологические характеристики

• Ресурс соединения: 500–2 000 циклов
• Рабочая температура: -65°C до 175°C
• Коррозионная стойкость: 48–500 часов в зависимости от материала и покрытия
• Степень защиты: IPX7 при соединении и полном кабелировании

Электрические характеристики

• Проводимость корпус‑к‑корпусу: 2,5 mΩ макс.
• Сопротивление изоляции (окружающая среда): 5·10³ MΩ
• Номинальный ток контактов: до 5 A

Технические характеристики

• Модель: 2M Python (низкопрофильная угловая вилка)
• Совместимость серий: 2M801, 2M804, 2M805
• Конфигурации контактов: 12 доступных (3–130 контактов)
• Размер контакта и окончания: размер 23; обжим или паяльная чаша
• Материалы: алюминий (различные покрытия), нержавеющая сталь (пассивация, никелирование)
• Ресурс соединения: 500–2 000 циклов
• Температурный диапазон: -65°C до 175°C
• Степень защиты: IPX7 при соединении и полном кабелировании
• Проводимость корпус‑к‑корпусу: 2,5 mΩ макс.
• Сопротивление изоляции: 5·10³ MΩ
• Номинал тока: до 5 A
