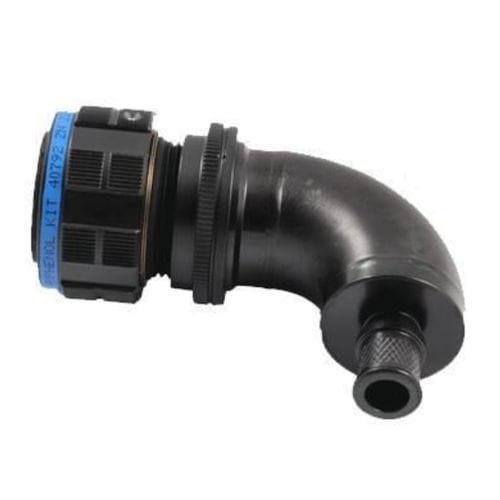

Соединитель для передачи данных RJFIELD™

USBEthernetпривинчиваемый

Описание
Комплекты RJFIELD™ и USBFIELD™ содержат все компоненты, необходимые для создания полностью интегрированного 360° EMI‑экранирования для разъемов RJ и USB. Разработаны для применений с требованием сертифицированной электромагнитной защиты, совместимы с форм-факторами MIL‑DTL‑38999 Series III и MIL‑DTL‑26482 и соответствуют требованиям TEMPEST, COMSEC, SDIP‑27.

Ключевые особенности

• 360° EMI‑экранирование для интерфейсов RJ и USB
• Металлические корпуса в соответствии с MIL‑DTL‑38999 Series III или MIL‑DTL‑26482
• Предназначены для приложений TEMPEST, COMSEC, SDIP‑27

Области применения

• C6ISR полевые коммуникации
• Бронированные и тактические наземные транспортные средства
• Военно‑морские системы и бортовые установки
• Системы, соответствующие TEMPEST, COMSEC и SDIP‑27
• Аппаратная кибербезопасность и защищенные коммуникации

Механические характеристики

• Куплинг с тройной стартовой резьбой (Tri‑start) (тип MIL‑DTL‑38999 Series III) с устройством против расцепления
  - Корпус RJFTV размер 19
  - Корпус USBFTV размер 15
• Байонетное соединение (MIL‑DTL‑26482): корпус RJF размер 18
• Устойчивость к ударам, вибрациям и растяжению
• Механическое кодирование / поляризация
• Фиксация кабеля в вилке: 100 N по оси
• Циклы соединения: минимум 500

Защита от внешних воздействий

• Герметичность от жидкостей и пыли (IP68)
• Устойчивость к соляному туману
• Вибрации: 10–500 Hz, 10 g, 3 оси — отсутствие прерываний > 10 ns согласно MIL‑STD‑810H
• Композитные версии испытаны по NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Удары: IK06 > падение груза 250 g с 40 cm на разъемы (соединенные)
• Влажность: 21 день при 43°C, 98% относительной влажности
• Температурный диапазон эксплуатации: -40°C до +85°C

Примечания по использованию
Киты поставляются без кабеля, чтобы пользователи могли собрать проводку в соответствии с требуемыми требованиями экранирования. Для эксплуатации в тяжелых условиях рекомендуется использовать усиленные, безгалогенные Ethernet и USB кабели; они полностью совместимы с системой EMI‑экранирования.

Технические характеристики / спецификации

• Типы соединения: резьба Tri‑start (MIL‑DTL‑38999 III) и байонет (MIL‑DTL‑26482)
• Размеры корпусов: RJFTV размер 19, USBFTV размер 15, RJF размер 18 (байонет)
• Фиксация кабеля: 100 N по оси
• Циклы соединения: ≥ 500
• Степень защиты: IP68
• Вибрация: 10–500 Hz, 10 g, 3 оси (MIL‑STD‑810H)
• Удар: IK06 (250 g при падении с 40 cm, соединенные)
• Устойчивость к влажности: 21 день при 43°C / 98% RH
• Диапазон температур: -40°C до +85°C
• Стандарты / соответствие: разработано для TEMPEST, COMSEC, SDIP‑27
