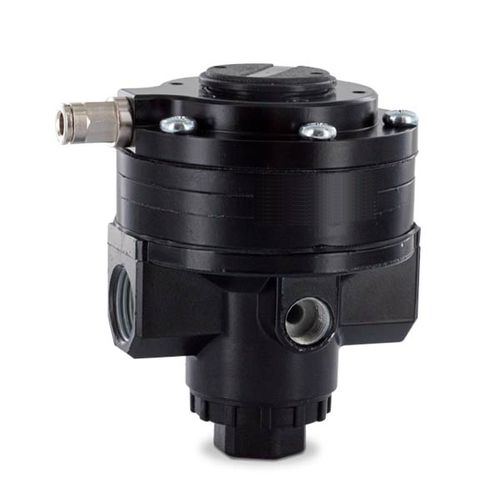

Пилотный усилитель объема с положительным смещением, предназначенный для подачи давления на выходе, равного сигнальному давлению, плюс регулируемая предустановленная пружинная константа. С очень высокими характеристиками прямого и обратного потока и отличной чувствительностью. Типичное применение - балансировка или регулирование давления в резервуарах.
Перекачиваемые среды: безмасляный и 5 мкм отфильтрованный сжатый воздух или некорродирующие газы
Давление подачи: макс. 16 бар
Соотношение: 1:1
Давление пилота:
макс. 10 бар, соответственно ниже в случае ручной настройки предварительного давления, пилотное отверстие G1/8
Точность:
при изменении давления подачи от 2 бар до 7 бар = < 6 мбар отклонения давления
при изменении расхода от 0 л/мин до 20 л/мин = < 20 мбар отклонение давления
чувствительность реакции = < 2 мбар
Потребление воздуха:
1.5 л/мин при P1= 5 бар, 2 л/мин при P1= 7 бар, 4 л/мин при P1= 10 бар, < 1% объемного потока
Сбрасывающая функция: сбрасывающий
Мощность разгрузки: 700 л/мин при выходе 6 бар и избыточном давлении 0,35 бар выше заданного значения
Порт Датчика: G1/4 с обеих сторон корпуса, одна резьбовая пробка прилагается
Монтажное положение: любое
Температурный диапазон:
0 °C - 60 °C / 32 °F - 140 °F, для соответствующего кондиционирования сжатого воздуха до -30 °C / -22 °F
Тело: цинковое литьё
Эластомер: NBR/Buna-N
---
