Описание

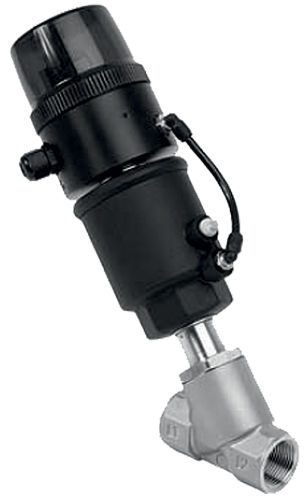

Компактный позиционер с аналоговым управлением. Для дистанционного управления необходим сжатый воздух. Ход поршня сделан пропорционально потоку через парабоскоп поршня. Клапан плотно закрывается и выполнен в виде молотка, предотвращающего попадание воды.
СМИ
сжатый воздух. вакуум до 102 мбар или жидкости до вязкости макс. 600 cST (мм2/с)
Контроль
пневматический: смазанный. без смазки и отфильтрованный сжатый воздух в 50 вечера. 4.... 8 бар. порт G%
электрические: - 0-10 В, опционально 4-20 мА, питание 24 В пост. тока ± 10%, потребляемая мощность 150 мА/3,6 Вт
аналоговый сигнал позиционной обратной связи 0-10 В/4-20 мА (после автоматического балансирования)
Элемент управления
2-портовый/2-ходовой клапан, NC (нормально закрытый) в стандартной комплектации,
как опция 3-портовый/2-ходовой клапан для смешивания различных сред, со стандартным поршнем
Электрическое подключение
кабельное уплотнение, опционально M12
Монтажное положение
любой
Защита Ciass IP 66
Линейность / Гистерезис
< 2% ФС - Повторяемость - < 1.0% ФС
Failsafe
клапан закрывается (нормально замкнутый) в случае пропадания напряжения, опционально функция замораживания при выходе из строя
Температурный диапазон
Окружающая среда: от 0 °C до 50 °C/ 32 °F до 122 °F - Среда: от -10 °C до 180 °C / от 14 °F до 356 °F
Материал
Корпус регулирующего клапана: бронзовый, опционально SST 316L -
Уплотнение Кот: - FTFE
Корпус пропорционального клапана: алюминий, PA и FV
---
