Описание

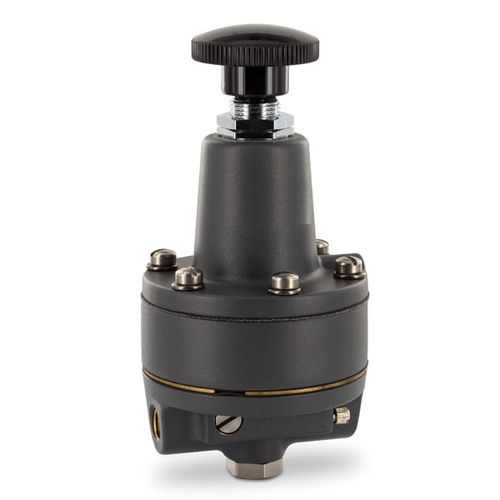

Высокочувствительный двухступенчатый прецизионный регулятор давления, работающий по принципу заслонка-сопло. Прочная конструкция для малообслуживаемой работы со сжатым воздухом или некорродирующими газами.
Бустерная версия:
В варианте исполнения A помимо пружинного регулирования диапазона регулятор может также управляться управляющим давлением до 7 бар.
Таким образом, регулятор становится усилителем объема с двойным контуром, параллельным сдвигом нулевой точки
Давление подачи:
минимальное: 0.3 бар выше выходного давления
максимум: см. диаграмму
Потребление воздуха:
Постоянное кровотечение только при циркуляции потока. Чем больше разница между давлением на входе и выходе, тем больше расход воздуха, например, 9 бар на входе и 7 бар на выходе, в результате чего расход воздуха составляет 3 л/мин.
Выхлоп:
50 л/мин при давлении на выходе 1,7 бар и избыточном давлении на выходе 20 мбар
Стабильность давления: падение давления на 10 мбар при изменении расхода с "0" на "макс".
Точность настройки: < 0,03 % давления на выходе. Десять оборотов регулировочной ручки для настройки всего диапазона регулировки.
Порт манометра: 1⁄4˝ NPT с обеих сторон, в комплект поставки входят резьбовые пробки
Монтажное положение: любое
Температурный диапазон:
Рабочее давление = от -4 °C до 80 °C / от 25 °F до 176 °F
Температура хранения от -20 °C до 100 °C / -4 °F до 212 °F
Чувствительность к температуре:
1 % отклонение давления при изменении температуры на 30 °C
Контакт с жидкостью: латунь, нержавеющая сталь, неопрен, алюминий и цинк
---
