Описание

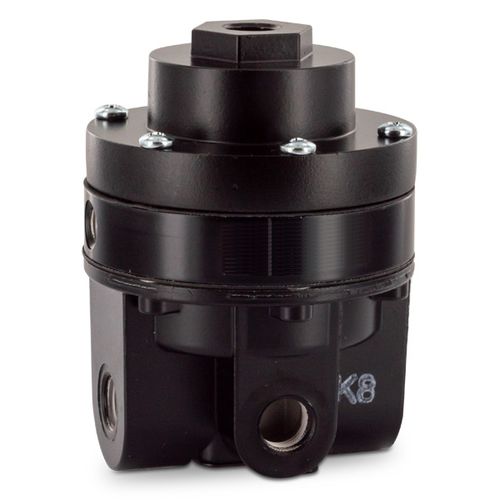

Усилитель объема с передаточным отношением усиливает давление на выходе при соотношении 1:1 до 1:6 за счет пневматического давления пилота, которое не имеет постоянного кровотечения. Это сигнальное давление выполняет ту же функцию, что и пружина в общем регуляторе: создает противодавление на мембране. Это усилие компенсируется давлением на выходе с нижней стороны мембраны. Отношение управляющего давления к давлению на выходе зависит от размера рабочей мембраны.
СМИ
сжатый воздух или некорродирующие газы
Давление питания макс. 17 бар
Давление пилота
максимум. 10 бар в соотношении 1:1, 5 бар в соотношении 1:2, - 3,3 бар в соотношении 1:3, - 1,7 бар в соотношении 1:6, лоцманский порт G1/4
Точность
при вариации поставки 3,5 бара: < 7mbar1:1,< 10 мбар при 1:2, < 21 мбар при 1:3, < 41 мбар при 1:6
чувствительность ответа: - < 2 мбар в 1:1, < - 3 мбар в 1:2, < 17 мбар в 1:3, < 23 мбар в 1:6
Потребление воздуха
максимум. 3 л/мин. при давлении на выходе
вспомогательная функция
освобождающий
Мощность рельефа
170 л/мин при выходе на 1,5 бара и избыточном давлении 0,7 бара выше заданного значения
калибровочное отверстие
с обеих сторон корпуса. резьба равна резьбе регулятора - положение монтажа любое
Температурный диапазон
0 °C - 70 °C / 32 °F - 158 °F, для соответствующего кондиционирования сжатого воздуха до -40 °C / -40 °F
Материал
Тело: цинковый литой эластомер: NBR/Buna-N Внутренний клапан: латунь и нержавеющая сталь
---
