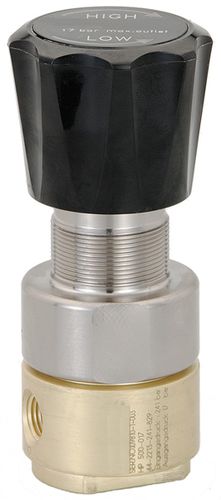

Регулятор давления для воды HP500для сжатого воздухадля нейтрального газамембранный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Вещество
- для воды, для сжатого воздуха, для нейтрального газа
- Технология
- мембранный, поршневый
- Количество уровней
- одноуровневый
- Материал
- из латуни, из нержавеющей стали
- Применение
- высокое давление, промышленный, пневматический
- Другие характеристики
- большой расход
- Давление
МАКС.: 35 bar
(507,63 psi)300 bar
(4 351,13 psi)МИН.: 0,1 bar
(1,45 psi)- Скорость потока
МАКС.: 1 500 l/min
(396,26 us gal/min)МИН.: 0 l/min
(0 us gal/min)
Описание
Описание
Поршневой регулятор высокого давления HP500R и мембранный регулятор HP500 отличаются высоким расходом и высокой надежностью.
Перекачиваемые среды: сжатый воздух, некоррозионные газы или жидкости
Давление подачи: макс. 300 бар
Точность при изменении давления подачи 7 бар:< 120 мбар Отклонение давления при HP500
Регулировка: черной пластиковой ручкой
Скорость утечки: 2x < 10-8 мбар л/с Он
Сбрасывающая функция: не сбрасывающая, опционально сбрасывающая
Порт Датчика: 1/4" NPT для давления на входе/выходе, сдвинутый на 70°
Монтажное положение: любое
Диапазон температур: от -40 °C до 75 °C / от -40 °F до 167 °F
Материал
Корпус: латунь, опционально нержавеющая сталь (латунь с пружинным сепаратором), полностью нержавеющая сталь - по запросу
Печати: FKM
Пружинный сепаратор: никелированный
Мембрана: нержавеющая сталь
Седло клапана: тефлоновый PFA
Внутренний клапан: нержавеющая сталь
---
