Описание

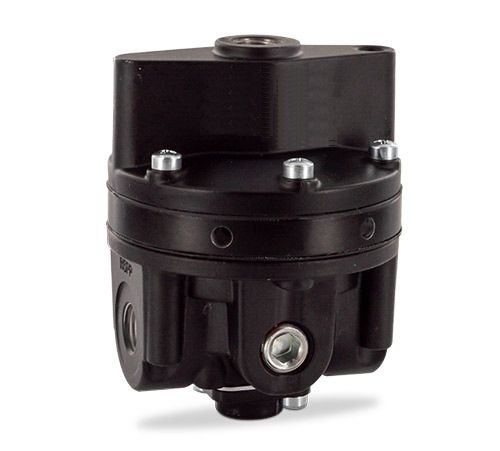

Усилитель громкости усиливает громкость при соотношении управляющего давления к давлению на выходе 1 к 1. Пилотное давление не имеет постоянного кровотечения и выполняет ту же функцию, что и пружина в обычном регуляторе. Генерирует встречное давление на мембране.
СМИ
сжатый воздух или некорродирующие газы
Давление подачи
максимум. 17 бар
Давление пилота
максимум. 10 бар при соотношении 1:1. 5 бар при 1:2, - 3,3 бар при 1:3, - 2,5 бар при 1:4, - 1,7 бар при 1:6 Порт пилота G1/4
Точность
при изменении давления подачи 7 бар: < 7 мбар отклонение давления
ошибка передачи: - 1% от 1:1 до 1:3. 2% при большей или обратной передаче
чувствительность реакции: - 1 мбар при 1:1, 2 мбар при 12, 3 мбар при 1:3 и при обратной передаче
Потребление воздуха
максимум. 3 л/мин, при условии давления на выходе - разгрузка функции сброса
Мощность рельефа
310 л/мин при выходе под давлением 1,5 бара и избыточном давлении 0,35 бар выше заданного значения
калибровочное отверстие
G1/4 с обеих сторон корпуса. резьбовые пробки входят в комплект поставки
Монтажное положение любое
Температурный диапазон
0 °C - 80 °C / 32 °F - 176 °F, NBR, для соответствующего кондиционирования воздуха в компрессорах до -40 °C / -40 °F
0 °C - 90 °C / 32 °F - 194 °F, FKM. для соответствующего кондиционирования воздуха в композициях до -40 °C / -40 °F
Материал
Корпус: алюминиевый литой - эластомер: NBR/Buna-N. опционально FKM
Внутренний клапан: латунь и оцинкованная сталь
---
