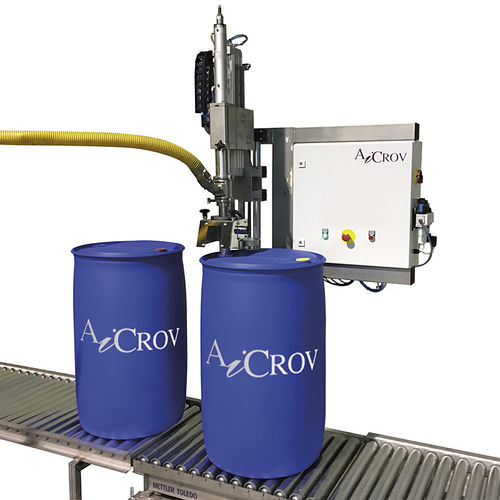

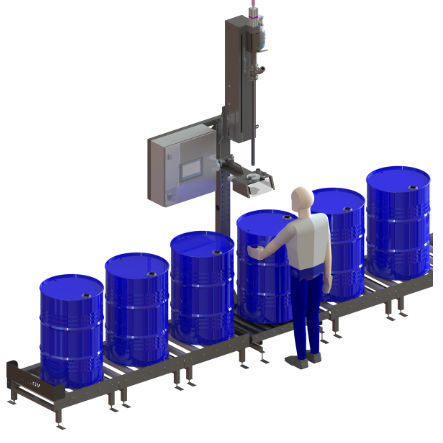

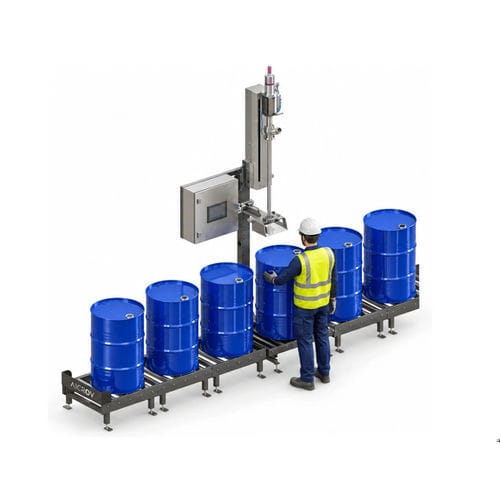

Полуавтоматическая наполнительная машина LSB

для бочекдля жидкостейдля бочек

Обзор
Форсунка фиксирована; барабан устанавливается на плоскую платформу с роликами и поворачивается до тех пор, пока горловина не окажется под форсункой. LSB выполняет гравиметрическое (по чистому весу) заполнение одиночных барабанов и эквивалентных ёмкостей объёмом от 30 до 250 л. Оператор ставит и поворачивает барабан, запускает цикл, система автоматически тарирует и наполняет до заданного чистого веса. Такой подход устраняет необходимость в оси позиционирования, перемещая контейнер вместо наполняющей головки.

Когда выбирать LSB

• Да, если вы заполняете отдельные барабаны (30–250 л), обрабатываемые оператором, и требуете гравиметрической дозировки по чистому весу.
• Нет, если барабаны остаются на поддонах и вы не хотите их разгружать — рассмотрите решения для обработки на поддонах или линейные установки.

Принцип работы

• Оператор выбирает рецепт заполнения и целевой чистый вес на панели управления.
• Высота заполнения регулируется под формат ёмкости без инструментов (серво).
• Пустой барабан ставится на взвешивающую платформу с роликами.
• Оператор поворачивает барабан до совмещения горловины с фиксированной форсункой.
• При старте система автоматически тарирует и дозирует до чистого веса; заполненный барабан убирают и устанавливают следующий.

Режимы заполнения
Доступны два сборочных варианта: заполнение под горловину и погружное заполнение. Оба варианта выполнены из шлифованной нержавеющей стали AISI 304; форсунка стандартно из AISI 316L; доступны другие материалы для специфических продуктов.

• Заполнение под горловину — форсунка опускается чуть внутрь горловины и заполняет из этой позиции; подходит для непенообразующих, невоспламеняющихся и невзрывоопасных продуктов.
• Погружное заполнение — форсунка опускается до дна ёмкости. Рецепт выбирает один из трёх способов:
  • Подъём с продуктом: форсунка открывается у дна и поднимается по мере наполнения; система поддерживает форсунку на уровне продукта.
  • Из дна: форсунка остаётся в самой нижней позиции в течение всего цикла (для очень пенящихся продуктов).
  • Под горловину: форсунка входит немного за горловину и наполняет оттуда.

Архитектура машины
Самонесущая конструкция несёт колонну и фиксированную наполняющую головку. Взвешивающий терминал интегрирован в систему управления. Плоская платформа с роликами позволяет поворачивать барабан без подъёма, заменяя подвижную головку и устраняя ось позиционирования.

Наполнение инертным газом (опция)
Доступно дополнительное оборудование для инертизации: в форсунке предусмотрен канал для газа, а управляющий шкаф содержит отдельный соленоидный клапан для управления потоком. Фазы инертизации (перед открытием, во время заполнения, после достижения целевого веса или их комбинации) настраиваются в рецепте. Форсунка сменяемая без изменения конструкции или головки.

AiCROVFill®
AiCROVFill® — система управления гравиметрическим заполнением для точного и повторяемого дозирования. Основные функции:

• Контроль смещения — при встрече форсунки с препятствием она возвращается вверх и ждёт выравнивания оператором.
• Контроль конечного веса и дозаполнение — после достижения номинального веса система отслеживает стабилизированный вес и при необходимости открывает клапан для добора.
• Компенсация для погружной форсунки — управление учитывает позицию форсунки и компенсирует вытеснённый объём для обеспечения правильного чистого веса после извлечения.
• Автоматическая компенсация после закрытия — система обучается остаточному стоку продукта после закрытия и корректирует момент отсечки для поддержания номинального веса.
• Рецептный режим работы — параметры заполнения сохраняются для каждого продукта и формата контейнера для быстрой смены.

Собрана из стандартных компонентов
LSB использует промышленные компоненты (контроллеры, пневматику, датчики, взвешивающие элементы) от глобально доступных производителей; в цепочке управления нет проприетарной электроники или прошивки, что упрощает поставку запчастей и обслуживание.

Безопасность и соответствие
Спроектирована и произведена в Европе в соответствии с применимым законодательством по безопасности машин; базовая комплектация с маркировкой CE. Оценка рисков по EN ISO 12100. Безопасные части систем управления по EN ISO 13849-1; электрооборудование по EN 60204-1; аварийная остановка по EN ISO 13850. Элементы безопасности:

• Аварийная остановка — одновременно выключает питание и пневматическое давление; ручной сброс.
• Пассивная блокировка форсунки — без давления форсунка не может открыться; при потере воздуха или питания машина останавливается с закрытой форсункой.
• Безопасное поведение при отказе — отсутствие остаточных движений форсунки, отсутствие неконтролируемого потока продукта.
• Версии со взрывозащитой доступны и разрабатываются в соответствии с требуемой схемой сертификации для места установки.

Технические характеристики

• Тип: полуавтоматическая, весовое (гравиметрическое) заполнение
• Серия: Plug & Fill
• Контейнеры: барабаны и эквиваленты, 30–250 л
• Производительность: до 65 барабанов/час (220 л)
• Точность заполнения: прибл. ±0,1 % номинального объёма (зависит от случая)
• Разрешающая способность весов: ±50 g
• Заполняющие узлы: под горловину или погружные (погружные также поддерживают подгорловинное или донное заполнение)
• Регулировка высоты: 550 мм, сервопривод
• Электропитание: 240 V, 50–60 Hz, 0.5 kW
• Давление воздуха: 6 bar (стандарт)
• Рабочая температура: −10 °C до +45 °C
• Температура продукта: 0 °C до +130 °C
• Подключение продукта: 1½ in male camlock
• Масса машины: 300 kg
• Инертное газовое заполнение: опция
• Взрывозащищённая версия: доступна
