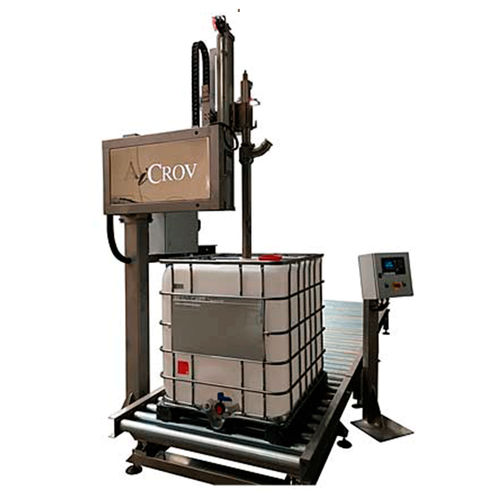

Полуавтоматическая наполнительная машина LSC

IBCдля вязкой жидкостидля невспенивающейся жидкости

Обзор
LSC — полуавтоматическая фасовочная машина по весу, предназначенная для поштучного наполнения IBC (тотов). U-образная весовая платформа позволяет подъезжать гидравлической тележкой так, чтобы горловина контейнера выстраивалась под фиксированную форсунку без дополнительной подстройки. Подходит для стандартных форматов IBC (800–1 500 л). Серия Plug & Fill.

Принцип работы

• Оператор выбирает рецепт и целевой чистый вес на пульте управления.
• Пустой IBC на поддоне устанавливают на U-образную весовую платформу.
• При запуске система автоматически тарырует и заполняет до заданного чистого веса под гравиметрическим контролем.
• Заполненный контейнер вынимают, устанавливают следующий для повторения цикла.

Режимы и узлы заполнения
По заказу доступны две взаимозаменяемые нержавеющие сборки: подгорловинная (under-bunghole) и погружная (корпус AISI 304, сопло AISI 316L стандартно).

• Заполнение под горловину — сопло опускается в горловину и заполняет из этой позиции; применяется для несильно пенообразующих, невоспламеняющихся, плотных или вязких жидкостей. Этот узел заполняет только под горловиной.
• Погружное заполнение — сопло опускается до днища контейнера; для пенообразующих или легковоспламеняющихся продуктов. Три стратегии, управляемые рецептом: подъем вместе с уровнем продукта, удержание в дне на весь цикл (при сильном пенообразовании) или выполнение режима под горловиной с помощью погружной сборки.

Архитектура машины

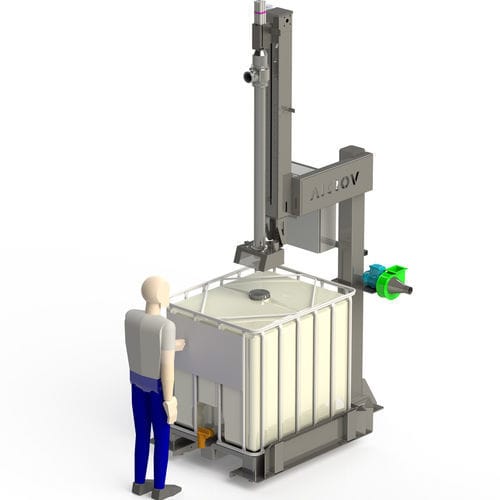

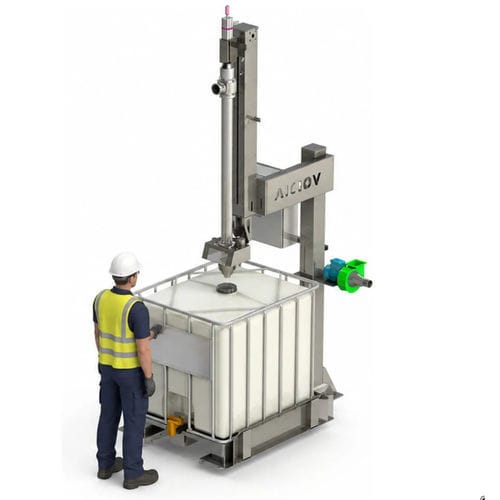

Самонесущая конструкция несет колонну и узел заполнения; сопло фиксировано, контейнер подводится к нему. Весовой терминал интегрирован в систему управления. U-образная платформа позволяет ввести вилы без помех, чтобы горловина выровнялась с соплом без ручной подстройки.

Заполнение инертным газом (опция)
Опционально: сопло содержит канал для инертного газа, управляемый электромагнитным клапаном в главном шкафу. Временные интервалы подачи газа (перед открытием, во время заполнения, после достижения веса) настраиваются по рецепту. Поддерживаются короткие импульсы азота или инертизация с небольшим избыточным давлением перед укупоркой. Сопло заменяемо без изменения конструкции машины.

Управление заполнением AiCROVFill®
AiCROVFill® — интегрированная программная экосистема управления для точных заполнений даже при сложных продуктах. Функции: контроль смещения (сопло уходит назад при сопротивлении), контроль итогового веса и докачки, компенсация смещения погружной трубки, автоматическое обучение компенсации остаточного потока после закрытия клапана, и работа по рецептам (параметры для каждого продукта и формата контейнера).

Сборка из стандартных промышленных компонентов
Управление, пневматика, датчики и весовые элементы выполнены на базе широко доступных промышленных компонентов; в управляющей цепочке нет проприетарной электроники, что облегчает локальные поставки запчастей и обслуживание привычным персоналом.

Безопасность и соответствие
Разработано и изготовлено в Европе, имеет маркировку CE. Конструкция соответствует EN ISO 12100, EN ISO 13849-1, EN 60204-1 и EN ISO 13850. Системы безопасности: аварийный стоп, отключающий питание и пневматику, пассивная блокировка сопла и безопасное поведение при отказах. Доступны взрывозащищенные версии и поддержка сертификации (ATEX, IECEx, эквиваленты NEC) для Zone 1/2 или Class I Division 1/2.

Применение и ограничения
Предназначено для поштучного заполнения IBC стандартных форматов, перемещаемых паллетным тележкой. Не подходит для барабанов, мелкой тар ы или одновременного заполнения IBC и барабанов на одной необслуживаемой станции; для таких задач доступны другие модели.

Видео и демонстрации
Доступны демонстрационные видео и примеры установок, показывающие работу одиночных и множественных блоков LSC в промышленных условиях с пищевыми, агрохимическими и другими продуктами.

Технические характеристики

• Тип: Полуавтомат, взвешивающее (гравиметрическое) заполнение
• Серия: Plug & Fill
• Емкости: IBC, 800–1 500 л (210–400 gal)
• Производительность: 20 IBC/ч (1 200 л)
• Точность заполнения: ±0,1 % от номинала (зависит от случая)
• Разрешающая способность весов: ±250 г
• Инертное газовое заполнение: опция
• Сборка заполнения: под горловину или погружная (погружная также может заполнять под горловину)
• Регулировка высоты: 550 мм, сервопривод
• Питание: 240 V, 50–60 Hz, <1 kW
• Давление воздуха: 6 bar (другое по запросу)
• Рабочая температура: −10 °C до +45 °C
• Температура продукта: 0 °C до +130 °C
• Подключение продукта: 2½" мужской camlock
• Вес машины: 500 kg
• Взрывозащищенная версия: Доступна
